Dach zielony przekrój: warstwy i detale

Redakcja 2025-10-16 18:08 / Aktualizacja: 2026-02-06 10:00:50 | Udostępnij:

Rozumiem, jak ważne jest dla Ciebie znalezienie precyzyjnych schematów dachów zielonych, zwłaszcza gdy planujesz budowę lub modernizację. Przekroje ekstensywnych i intensywnych systemów na nachyleniu do 5° pokazują kluczowe warstwy, od hydroizolacji po roślinność, zapewniając szczelność i trwałość. W tym artykule rozłożymy te konstrukcje na czynniki pierwsze, z naciskiem na detale SOPREMA, drenaż, retencję i wegetację, byś mógł od razu zastosować wiedzę w praktyce.

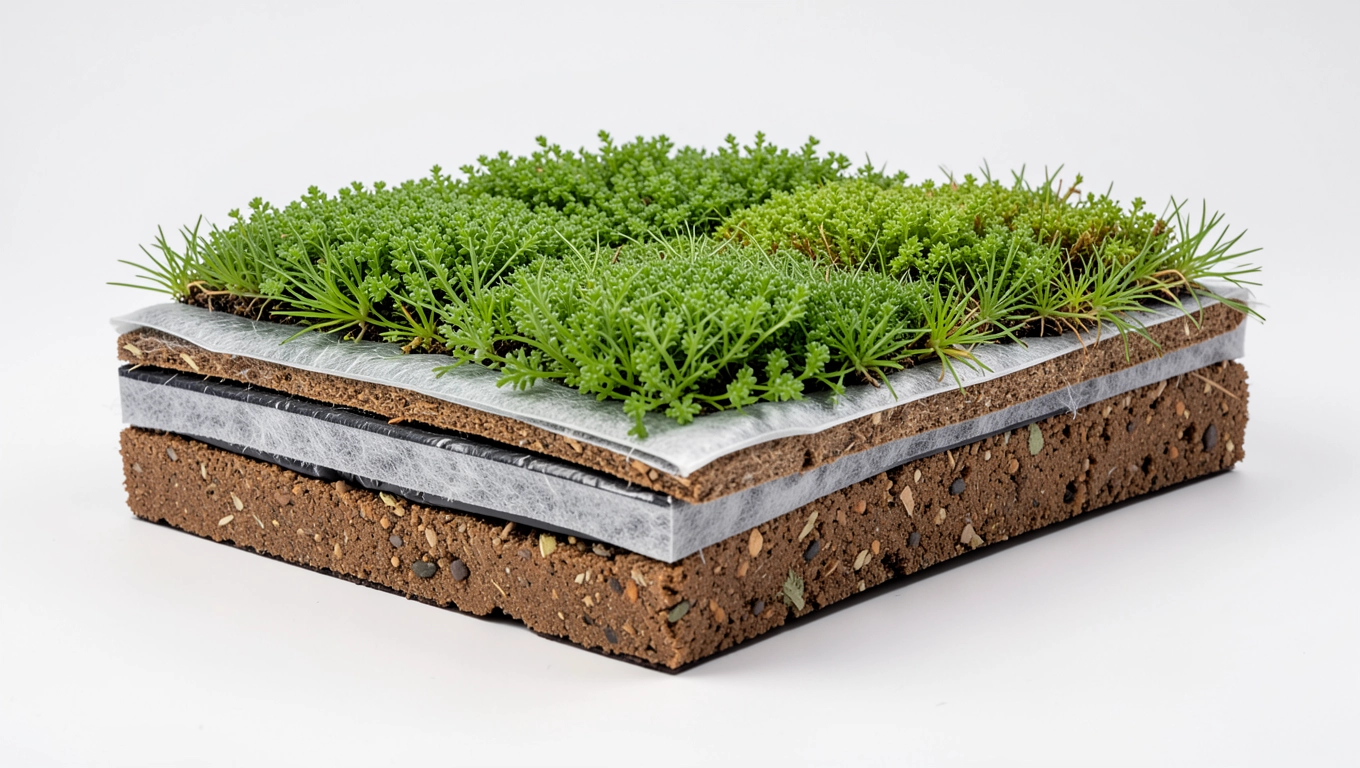

Dach Zielony Przekrój

Przekrój dach zielony ekstensywny

Dach zielony ekstensywny wyróżnia się lekkością i minimalną konserwacją, idealny na istniejące budynki. Przekrój zaczyna się od podłoża betonowego, na którym układa się mechaniczną kotwę. Następnie hydroizolacja SOPREMA, jak bitumiczna membrana z SBS, chroni przed wodą. Powyżej geowłóknina separacyjna zapobiega migracji cząstek. Drenaż z granulatu lub płytki zapewnia odpływ do 5° nachylenia.

W warstwie retencyjnej SOPREMA stosuje maty drenażowe o wysokości 2-3 cm, magazynujące wodę na suszę. Substrat wegetacyjny, lekki i o niskiej żyzności, ma grubość 6-10 cm. Rośliny, głównie rozchodniki i trawy tundra, kolonizują powierzchnię naturalnie. Całość waży poniżej 100 kg/m² przy nasyceniu, co minimalizuje obciążenie konstrukcji.

Schemat przekroju ekstensywnego SOPREMA podkreśla zintegrowane rozwiązanie: od izolacji termicznej po ochronę UV membrany. Na nachyleniu 5° dodaje się profile antypoślizgowe pod geowłókniną. Montaż przebiega warstwami, z zakładkami 10 cm dla szczelności. System ten sprawdza się w klimacie polskim, odporny na mrozy do -30°C.

Zobacz także: Współczynnik Spływu Dach Zielony

Typowy przekrój w formie listy warstw

  • Podłoże betonowe lub stalowe
  • Kotwa mechaniczna SOPREMA
  • Hydroizolacja bitumiczna (2 warstwy)
  • Geowłóknina separacyjna
  • Izolacja termiczna XPS
  • Mata drenażno-retencyjna
  • Substrat ekstensywny 8 cm
  • Roślinność tundra i sedum

Przekrój dach zielony intensywny

Dach zielony intensywny umożliwia rekreację, z grubszym substratem do 30 cm i drzewami. Przekrój bazuje na wzmocnionej hydroizolacji SOPREMA, odpornej na korzenie. Drenaż głębszy, z rurami i rezerwuarami, zarządza wodą efektywnie. Na nachyleniu do 5° stosuje się rampy i bariery antyerozyjne. Obciążenie sięga 400-600 kg/m², wymagając analizy statycznej.

Warstwy SOPREMA integrują filtrację i wentylację, zapobiegając stagnacji. Substrat intensywny bogaty w składniki odżywcze wspiera krzewy i byliny. Retencja wody do 50 l/m² łagodzi burze miejskie. Przekrój pokazuje modułowe panele dla łatwego montażu na dachach płaskich.

W porównaniu do ekstensywnego, intensywny wymaga dojścia serwisowego w schemacie. SOPREMA oferuje warianty z PVC dla chemoodporności. Rośliny sadzi się w układzie geometrycznym, z irygacją kropelkową. Trwałość przekracza 50 lat przy corocznej kontroli.

Zobacz także: Grubość warstw dachu zielonego – kluczowe informacje

Schemat CAD intensywnego podkreśla grubości: hydroizolacja 5 mm, drenaż 10 cm, substrat 20-30 cm. Na 5° nachyleniu dodaje się geokraty stabilizujące. Systemy SOPREMA minimalizują mostki termiczne dzięki XPS pod drenażem.

Warstwy hydroizolacji w dachu zielonym

Hydroizolacja stanowi serce dachu zielonego, chroniąc przed korzeniami i wilgocią. SOPREMA proponuje membrany SBS modyfikowane polimerami, układane na zimno lub palnikowo. Grubość 4-5 mm zapewnia szczelność na 50 lat. W przekroju nakłada się dwie warstwy z wklejanymi zakładkami. Certyfikaty FLL gwarantują odporność na mikrobiologię.

Pod membraną układa się folię paroizolacyjną, zapobiegając kondensacji. Na nachyleniu 5° stosuje się taśmy uszczelniające krawędzie. SOPREMA integruje hydroizolację z kotwami, eliminując mostki. Warstwa ta musi wytrzymać ciśnienie 1,5 atm w testach.

Warianty PVC SOPREMA dla dachów intensywnych łączą elastyczność z antypoślizgowością. Przekrój pokazuje ochronę mechanічną geowłókniną 500 g/m². Montaż wymaga suchej pogody, z przerwami na wiązanie. Systemy te redukują zużycie energii o 20% latem.

Porównanie typów hydroizolacji

  • SBS bitumiczna: dla ekstensywnych, tania, trwała
  • PVC syntetyczna: dla intensywnych, elastyczna, spawalna
  • EPDM kauczukowa: uniwersalna, samoprzylepna

Drenaż i retencja w przekroju dachu zielonego

Drenaż zarządza wodą, zapobiegając zalewaniu hydroizolacji. W SOPREMA maty drenażowe z HDPE przechowują 5-10 l/m². Przekrój pokazuje kanały odpływowe co 5 m. Na 5° nachyleniu retencja wzrasta o 20%. Geowłóknina filtruje osady, przedłużając żywotność.

Retencja łagodzi efekt wyspy ciepła, magazynując deszczówkę. SOPREMA oferuje koperty drenażowe z rezerwuarami. W ekstensywnym drenaż waży 5 kg/m² suchy. Schemat podkreśla wentylację pod matą dla suchości podłoża.

W intensywnych systemach rury perforowane odprowadzają nadmiar. Przekrój integruje syfony próżniowe dla szybkiego spływu. SOPREMA testuje na 100 l/m²/h. Warstwa ta poprawia bioróżnorodność, przyciągając owady.

Lista elementów drenażu SOPREMA: profile brzegowe, kratki odpływowe, maty retencyjne. Na małym nachyleniu dodaje się pompki awaryjne. Efektywność retencji sięga 70% opadu rocznego.

Warstwa wegetacyjna dach zielony przekrój

Warstwa wegetacyjna dostarcza pożywki roślinom, dostosowana do typu dachu. W ekstensywnym SOPREMA stosuje substrat mineralny z perlitem, pH 7-8. Grubość 6-12 cm zapewnia stabilność. Przekrój pokazuje gradient gęstości od dołu. Rośliny tundra dominują, odporne na suszę.

Intensywny substrat z kompostem i gliną wspiera drzewa. SOPREMA formułuje mieszanki z drenażem wbudowanym. Na 5° nachyleniu dodaje się włókna antyerozyjne. Nawadnianie minimalne, 20 mm/miesiąc.

Przekrój wegetacyjny podkreśla separację od drenażu geosiatką. SOPREMA oferuje gotowe maty z nasionami sedum. Rozwój roślin trwa 2-3 lata do pełnej pokrywy. Warstwa ta izoluje akustycznie o 10 dB.

Skład substratu ekstensywnego

  • 60% lawa wulkaniczna
  • 20% perlit
  • 15% torf
  • 5% wapno

Przekrój dachu zielonego nachylenie 5°

Na nachyleniu 5° przekrój dostosowuje się do spływu grawitacyjnego. SOPREMA wzmacnia hydroizolację taśmami klejonymi. Drenaż z falistymi profilami zapobiega erozji. Bariery brzegowe z PVC zatrzymują substrat. Obciążenie dynamiczne testowane na wiatr.

Warstwy SOPREMA na 5° integrują antypoślizgowe podkłady. Przekrój pokazuje kliny regulacyjne pod izolacją. Retencja wzrasta dzięki dłuższemu kontaktowi wody. Montaż od najniższego punktu ku górze.

W ekstensywnym na 5° rośliny tundra stabilizują glebę korzeniami. SOPREMA zaleca geokraty w strefach brzegowych. Schemat CAD podkreśla spadki 0,5% w drenażu. System odporny na śnieg 100 cm.

Detale na 5°: uszczelki przy odpływach, profile progowe. SOPREMA zapewnia certyfikaty na poślizg <0,4. Przekrój minimalizuje straty ciepła o 15%.

Detale konstrukcyjne dach zielony

Detale konstrukcyjne zapewniają szczelność w narożnikach i przejściach. SOPREMA stosuje kołnierze zgrzewane na kominach. Przekrój detalu pokazuje 20 cm wywinięcia membrany. Geowłóknina ochrania krawędzie przed mechanicznym uszkodzeniem.

Wokół świetlików detale z taśmami EPDM łączą warstwy. Na nachyleniu 5° profile aluminiowe kierują wodę. SOPREMA oferuje gotowe zestawy detali w PDF. Montaż wymaga precyzji co 1 mm.

Przejścia instalacyjne uszczelnia się manszetami kauczukowymi. Przekrój brzegowy z balastem zapobiega podciekaniu. W intensywnych detale rekreacyjne z płytkami antypoślizgowymi. SOPREMA testuje na 10 000 cykli mrozu.

Lista kluczowych detali: narożniki wewnętrzne, obróbki blacharskie, złącza modułowe. Schematy SOPREMA ułatwiają CAD. Trwałość detali równa systemowi całemu.

Pytania i odpowiedzi: Przekrój dachu zielonego

  • Co to jest dach zielony ekstensywny i jak wygląda jego przekrój?

    Dach zielony ekstensywny, zwany też eco roof, to popularne rozwiązanie w budownictwie mieszkaniowym i przemysłowym. Przekrój typowego systemu SOPREMA obejmuje warstwy: hydroizolację, drenaż, warstwę filtracyjną, podłoże i roślinność (np. mech, trawy, zioła). Jest lekki i nadaje się do nachylenia do 5°.

  • Jakie warstwy składają się na system dachu zielonego SOPREMA?

    Systemy SOPREMA są kompleksowe i zintegrowane. Przekrój obejmuje: membranę hydroizolacyjną (np. bitumiczną lub PVC), warstwę drenażową, geowłókninę filtracyjną, lekkie podłoże substratowe oraz warstwę roślinną dostosowaną do typu ekstensywnego lub intensywnego.

  • Do jakiego nachylenia nadają się dachy zielone ekstensywne i intensywne SOPREMA?

    Dachy zielone ekstensywne i intensywne SOPREMA stosuje się na dachach o nachyleniu do 5°. Systemy te zapewniają stabilność dzięki zaawansowanej technologii drenażu i hydroizolacji, co czyni je niezawodnymi w budownictwie.

  • Czym charakteryzuje się przekrój dachu zielonego intensywnego w porównaniu do ekstensywnego?

    Dach intensywne ma grubsze podłoże (do 60 cm), umożliwiając krzewy i drzewa, co zwiększa obciążenie. Ekstensywny jest lżejszy z cienkim podłożem (6-15 cm) i roślinnością niską. Oba typy SOPREMA integrują hydroizolację, drenaż i roślinność dla pełnej funkcjonalności.
