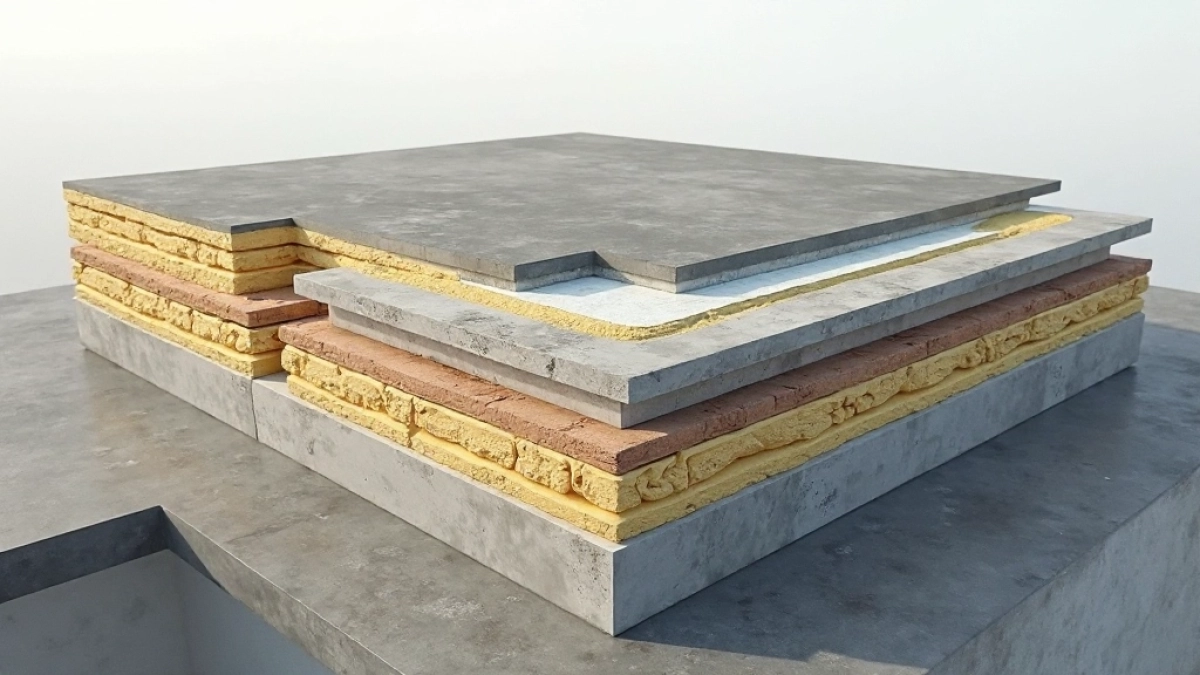

Dach płaski przekrój: konstrukcja i warstwy

Pamiętasz te stare bloki z wielkiej płyty, gdzie płaski dach kojarzył się z przeciekami i remontami co sezon? Dziś, dzięki precyzyjnym rozwiązaniom konstrukcyjnym, ten typ dachu przeżywa renesans w nowoczesnej architekturze. W tym artykule rozłożymy na czynniki pierwsze przekrój dachu płaskiego, skupiając się na konstrukcji nośnej, warstwach termoizolacji i hydroizolacji oraz kluczowych elementach jak obróbki blacharskie i system odwodnienia z minimalnym spadkiem 2 stopni. Zrozumiesz, dlaczego te detale decydują o trwałości i estetyce całego budynku, a minimalistyczne projekty zyskują na popularności.

• Konstrukcja nośna w przekroju dachu płaskiego
• Termoizolacja dachu płaskiego – przekrój warstw
• Hydroizolacja w przekroju stropodachu płaskiego
• Stropodach tradycyjny – szczegółowy przekrój
• Stropodach odwrócony – przekrój konstrukcji
• Odwodnienie dachu płaskiego w przekroju
• Obróbki blacharskie dachu płaskiego – przekrój
• Pytania i odpowiedzi: Dach płaski – przekrój

Konstrukcja nośna w przekroju dachu płaskiego

Konstrukcja nośna dachu płaskiego opiera się na płycie stropowej, która przenosi obciążenia na ściany zewnętrzne i wewnętrzne. W przekroju widać zazwyczaj zbrojony beton o grubości od 12 do 20 cm, w zależności od rozpiętości i obciążeń. Belki lub żebra wzmacniają płytę, zapewniając sztywność całej powierzchni. Minimalny spadek 2 stopni wprowadza się poprzez wtopione kliny lub warstwę wyrównawczą, co zapobiega stagnacji wody. Takie rozwiązanie gwarantuje stabilność nawet przy intensywnych opadach.

W budynkach mieszkalnych konstrukcja nośna często integruje się ze stropem ostatniej kondygnacji, tworząc monolityczną płytę. Przekrój ukazuje zbrojenie dolne i górne, rozmieszczone w dwóch płaszczyznach dla optymalnego rozkładu sił. Stalowe pręty o średnicy 10-16 mm łączą się siatką, co minimalizuje pęknięcia termiczne. W miejscach newralgicznych, jak obrzeża, stosuje się dodatkowe kotwy. Ta precyzja pozwala na eksploatację dachu płaskiego przez dekady bez deformacji.

Dla obiektów przemysłowych przekrój nośny obejmuje belki stalowe lub prefabrykaty betonowe. Płyta opiera się na kratownicach, co skraca czas montażu. Wypełnienie lekkim betonem lub pustakami zwiększa izolacyjność akustyczną. Spadek 2 stopni realizuje się poprzez nachylenie belek, co integruje się z całą konstrukcją. Takie detale podnoszą efektywność energetyczną budynku.

Zobacz także: Przeciek dachu płaskiego Wrocław – naprawa

Porównanie materiałów nośnych

• Beton zbrojony: najwyższa wytrzymałość na ściskanie, idealny do dużych rozpięć.
• Stal: lekkość i szybkość montażu, ale wymaga ochrony antykorozyjnej.
• Drewno klejone: ekologiczne, dla mniejszych obiektów o niskim obciążeniu.

Termoizolacja dachu płaskiego – przekrój warstw

Termoizolacja w przekroju dachu płaskiego układa się w wielowarstwowy pakiet, osiągając współczynnik U poniżej 0,15 W/m²K. Dolna warstwa to najczęściej płyty z polistyrenu ekstrudowanego lub wełny mineralnej o grubości 20-30 cm. Klejone mechanicznie lub na zaprawę, te materiały eliminują mostki termiczne. Warstwa paroszczelna z folii zapobiega kondensacji pary wodnej wewnątrz konstrukcji. Właściwości izolacyjne tych materiałów decydują o oszczędnościach na ogrzewaniu.

W środkowej części przekroju termoizolacja łączy się z warstwą wyrównawczą z lekkiego kruszywa. Płyty PIR lub PUR o lambdzie 0,022 W/mK zapewniają kompaktową grubość przy wysokiej efektywności. Montaż na zakładkę minimalizuje przerwy. W miejscach styku z ścianami stosuje się taśmy uszczelniające. Te warstwy chronią przed stratami ciepła nawet w surowym klimacie.

Górna izolacja, w systemach odwróconych, to płyty XPS o wysokiej odporności na wilgoć. Przekrój pokazuje ich ułożenie nad hydroizolacją, co wydłuża żywotność membrany. Geowłóknina oddziela warstwy, zapobiegając punktowemu naciskowi. Właściwości mechaniczne tych płyt pozwalają na obciążenie pieszym lub zielenią. Całość osiąga trwałość ponad 50 lat.

Zobacz także: Przegląd dachu płaskiego Wrocław – kompleksowa inspekcja

Hydroizolacja w przekroju stropodachu płaskiego

Hydroizolacja w przekroju stropodachu płaskiego to zazwyczaj dwuwarstwowa papa termozgrzewalna lub membrana PVC. Dolna warstwa pełni funkcję paroprzepuszczalną, górna – wodoszczelną z posypką mineralną. Zgrzewana gorącym powietrzem na zakładki 10 cm, zapewnia szczelność na lata. W miejscach spoin stosuje się kleje poliuretanowe. Te elementy chronią konstrukcję przed wodą opadową.

Membrany EPDM o grubości 1,5 mm układają się luzem lub mechanicznie mocowane. Przekrój pokazuje ich elastyczność, która kompensuje ruchy termiczne dachu. Łaty dystansowe umożliwiają wentylację podpowierzchniową. Uszczelnienia przy krawędziach realizuje się koszami z blachy. Właściwości samogasnące tych materiałów podnoszą bezpieczeństwo pożarowe.

Zobacz także: Przegląd techniczny dachu płaskiego – co sprawdzić?

W systemach intensywnych zielonych dachów hydroizolacja wzmacnia się folią kubełkową. Przekrój ilustruje retencję wody i drenaż. Warstwy te integrują się z izolacją, tworząc spójny pakiet. Odporność na przebicie i UV zapewnia długoterminową ochronę. Dach płaski zyskuje na ekologii bez utraty funkcjonalności.

Stropodach tradycyjny – szczegółowy przekrój

Stropodach tradycyjny w przekroju pokazuje hydroizolację bezpośrednio na termoizolacji. Płyta betonowa stanowi bazę, nad którą układa się paroz izolację i płyty styropianowe. Papa zgrzewalna zamyka pakiet od góry, chroniąc izolację przed wilgocią. Spadek 2 stopni formuje się z podsypki żwirowej. Ta kolejność warstw upraszcza montaż.

Przekrój szczegółowy podkreśla wentylację pod papą poprzez szczeliny przy krawędziach. Geowłóknina filtruje drobiny, przedłużając żywotność. W miejscach obciążeń stosuje się płyty chodnikowe. Właściwości akustyczne poprawia warstwa tłumiącą drgania. System sprawdza się w budynkach biurowych.

Wymagania normowe określają grubość każdej warstwy dla klasy A odporności ogniowej. Przekrój integruje przewody instalacyjne w izolacji. Szczelność testuje się próżniowo po montażu. Dach płaski zyskuje na niezawodności dzięki tym detalom.

Stropodach odwrócony – przekrój konstrukcji

Stropodach odwrócony wyróżnia się termoizolacją nad hydroizolacją w przekroju. Najpierw papa lub membrana na płycie betonowej, potem płyty XPS. Balast z kruszywa lub zieleni dociska warstwy. Spadek 2 stopni realizuje się pod balastem. To rozwiązanie chroni hydroizolację przed uszkodzeniami mechanicznymi.

Przekrój pokazuje brak mostków termicznych dzięki ciągłej izolacji. Geowłóknina separuje membranę od betonu, absorbując nierówności. Wentylacja następuje naturalnie pod balastem. Właściwości drenażowe XPS zapobiegają podtopieniom. Idealne dla dachów eksploatowanych.

Porównując z tradycyjnym, odwrócony wydłuża żywotność hydroizolacji o 20-30 lat. Przekrój podkreśla elastyczność membrany EPDM. Montaż możliwy w niskich temperaturach. Dach płaski staje się wielofunkcyjny.

Tradycyjny vs odwrócony

Odwodnienie dachu płaskiego w przekroju

Odwodnienie dachu płaskiego w przekroju opiera się na spadkach 2-5 stopni kierujących wodę do wpustów. Rynny wewnętrzne o średnicy 150 mm zbierają ścieki z połaci. Przepusty z kratkami filtrują liście. Syfony podciśnieniowe przyspieszają spływ. Te elementy zapobiegają zaleganiu wody.

W przekroju widać studnie rewizyjne co 50 m². Rury PVC DN100 odprowadzają do kanalizacji. Nachylenie rur 1% zapewnia samoczyszczenie. W miejscach krytycznych stosuje się pompy awaryjne. System działa niezawodnie przez sezony.

Zielone dachy integrują odwodnienie z warstwą drenażową. Przekrój pokazuje retencję 50-70% wody. Moduły z polipropylenu magazynują deszczówkę. Dach płaski wspiera ekosystem miejski.

Obróbki blacharskie dachu płaskiego – przekrój

Obróbki blacharskie w przekroju dachu płaskiego to kosze, attyki i opierania. Blacha tytanowo-cynkowa o grubości 0,7 mm formuje się na zimno. Kołnierze uszczelnia się silikonem sanitarnym. Wysokość attyk 15-20 cm chroni przed wiatrem. Te detale zapewniają estetykę i szczelność.

Przekrój kosza przy styku z ścianą pokazuje fartuch z wywinięciem 5 cm. Łaty drewniane dystansują blachę od membrany. Malowanie proszkowe zwiększa odporność korozyjną. Właściwości antykondensacyjne zapobiegają kropelkom.

Na obrzeżach stosuje się profile kapinosowe. Przekrój ilustruje połączenie z hydroizolacją poprzez klejenie. Taśmy bitumiczne wzmacniają spoiny. Dach płaski zyskuje nowoczesny wygląd dzięki precyzji obróbek.

Wentylacja obróbek poprzez perforacje poprawia mikroklimat. Przekrój podkreśla izolację termiczną pod blachą. Materiały te służą dekady bez korozji. Całość harmonizuje z minimalistyczną architekturą.

Pytania i odpowiedzi: Dach płaski – przekrój

• Co przedstawia przekrój dachu płaskiego?

  Przekrój dachu płaskiego ilustruje pełną konstrukcję stropodachu, w tym kolejność warstw izolacji termicznej, hydroizolacji, obróbek blacharskich oraz systemów odwodnienia z minimalnym spadkiem 2 stopni, co pozwala na zrozumienie zasad budowy trwałej i szczelnej konstrukcji.

• Jakie warstwy wchodzi w skład przekroju dachu płaskiego?

  Kluczowe warstwy to: paroizolacja od spodu, izolacja termiczna (np. płyty XPS lub PIR o grubości 20-30 cm), hydroizolacja z membran EPDM lub PVC, warstwa separacyjna lub drenażowa oraz nawierzchnia użytkowa, taka jak żwir, papa lub system zielonego dachu.

• Jaki jest minimalny spadek dachu płaskiego i dlaczego jest ważny?

  Minimalny spadek wynosi 2 stopnie (ok. 3,5%), co zapewnia efektywne odprowadzanie wody opadowej i zapobiega stagnacji, minimalizując ryzyko przecieków i degradacji materiałów izolacyjnych.

• Jakie nowoczesne technologie stosuje się w dachach płaskich?

  Współczesne rozwiązania obejmują membrany EPDM lub PVC o wysokiej odporności na UV i przebicia, zaawansowane izolacje termiczne z niskim współczynnikiem przewodzenia ciepła oraz systemy zielonych dachów, które poprawiają ekologię i trwałość konstrukcji.
