Budowa okna PCV: elementy i ich funkcje

Planujesz wymianę okien i łapiesz się na myśli, że ta prosta rama kryje w sobie elementy, które albo uratują twój portfel przed wysokimi rachunkami za ogrzewanie, albo wystawią go na straty. Rama i skrzydło to podstawa szczelności, pakiet szybowy z gazem szlachetnym blokuje zimno jak termos, a wzmocnienia stalowe plus okucia decydują o trwałości i bezpieczeństwie przed wiatrem czy intruzami. Rozłożymy to na części, żebyś wiedział, co naprawdę liczy się w budowie okna PCV i nie dał się nabrać na pozory.

• Elementy okna PCV
• Rama i skrzydło okna
• Profil, okucia i uszczelki okna
• Wzmocnienia stalowe w budowie okna
• Pakiet szybowy i listwa przyszybowa
• Gaz szlachetny w szybach okna
• Ramka dystansowa okna
• Pytania i odpowiedzi o budowę okna

Elementy okna PCV

Okno PCV składa się z dwóch głównych elementów: ramy i skrzydła, które razem tworzą solidną konstrukcję mocowaną do muru. Rama stoi nieruchomo, skrzydło porusza się, otwierając dostęp do świata zewnętrznego. Na tej bazie opierają się profile z tworzywa, okucia do manewrowania, uszczelki blokujące przecieki oraz wzmocnienia stalowe dodające sztywności. Pakiet szybowy wkomponowany w skrzydło odpowiada za izolację termiczną, a listwy przyszybowe chronią krawędzie przed wilgocią. Te detale decydują o tym, czy okno będzie cicho, ciepło i trwałe na lata.

Większość okien PCV ma budowę modułową, co pozwala na dostosowanie do różnych rozmiarów i potrzeb. Na obwodzie skrzydła i ramy układają się uszczelki, które zapobiegają mostkom termicznym. Okucia obejmują zawiasy, klamki i mechanizmy ryglowe, umożliwiając pozycje uchylne czy rozwierne. Profil z PCV składa się z komór wewnętrznych, których liczba wpływa na izolacyjność. Podkładki dystansowe między szybą a profilem niwelują naprężenia i kondensację. Razem te elementy sprawiają, że okno działa jak system, a nie luźna zbieranina części.

Budowa okna PCV ewoluowała w ostatnich latach, by spełniać normy UE na temat energooszczędności. Nowoczesne modele integrują elementy antywłamaniowe w standardzie, jak zaczepy grzybkowe w okuciach. Listwa przyszybowa nie tylko estetyzuje, ale też usztywnia pakiet szybowy. Wzmocnienia stalowe galwanizowane chronią przed korozją. Wybierając okno, patrz na te detale, bo decydują o realnych oszczędnościach na ogrzewaniu nawet 30 procent.

Zobacz także: Przebudowa okna na drzwi tarasowe: krok po kroku

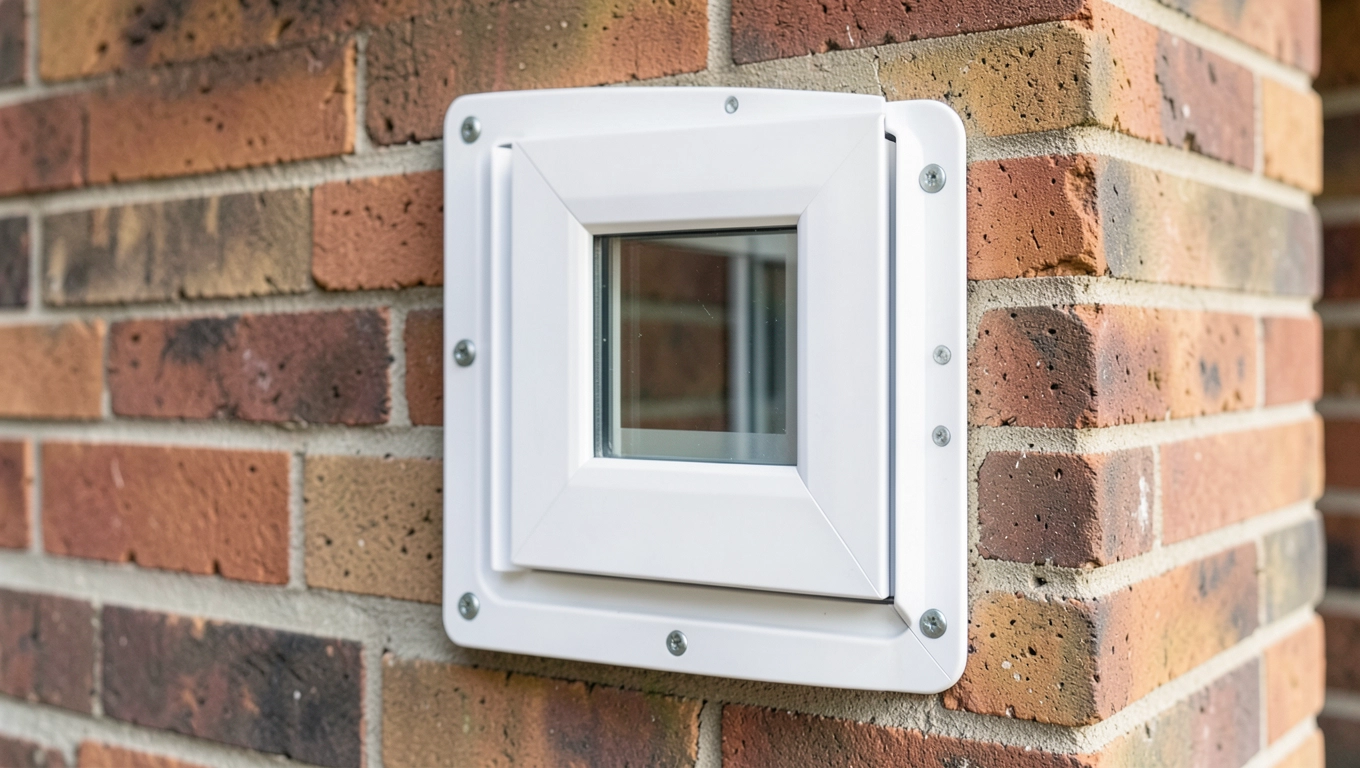

Rama i skrzydło okna

Rama okna PCV to sztywna podstawa, mocowana do ościeża muru za pomocą kotew lub kołków rozporowych. Tworzy obwód, w który wpasowuje się skrzydło, zapewniając szczelność na lata. Skrzydło, ruchoma część, obraca się na zawiasach lub uchyla, dając dostęp do powietrza i światła. Dopasowanie tych elementów jest kluczowe - luz większy niż 1 mm oznacza przecieki powietrza i straty ciepła. W wysokich budynkach rama musi wytrzymywać obciążenia wiatrem do 2,5 kN/m².

Budowa ramy obejmuje wielkokomorowy profil z PCV, często z rdzeniem piankowym dla lepszej izolacji. Skrzydło powtarza tę konstrukcję, ale lżejszą, by okucia nie przeciążały mechanizmu. Na styku ramy i skrzydła układają się uszczelki przylgowe, które kompresują się pod naciskiem. W modelach przylgowych skrzydło zachodzi na ramę, minimalizując mostki termiczne. To proste rozwiązanie podnosi współczynnik Uw nawet o 0,2 W/m²K.

Wymiana okna zaczyna się od precyzyjnego zmierzenia otworu - rama musi pasować co do milimetra. Skrzydło montuje się na ramie z regulacją 3-wymiarową, co pozwala na idealne wypoziomowanie. W starszych domach rama adaptuje się do krzywizn muru dzięki elastycznym narożnikom. Te detale zapobiegają skrzypieniu i deformacjom po latach. Z doświadczeniem okniarza wiem, że solidna rama i skrzydło to podstawa bezawaryjnej eksploatacji.

Zobacz także: Zabudowa okna dachowego cena – ile kosztuje?

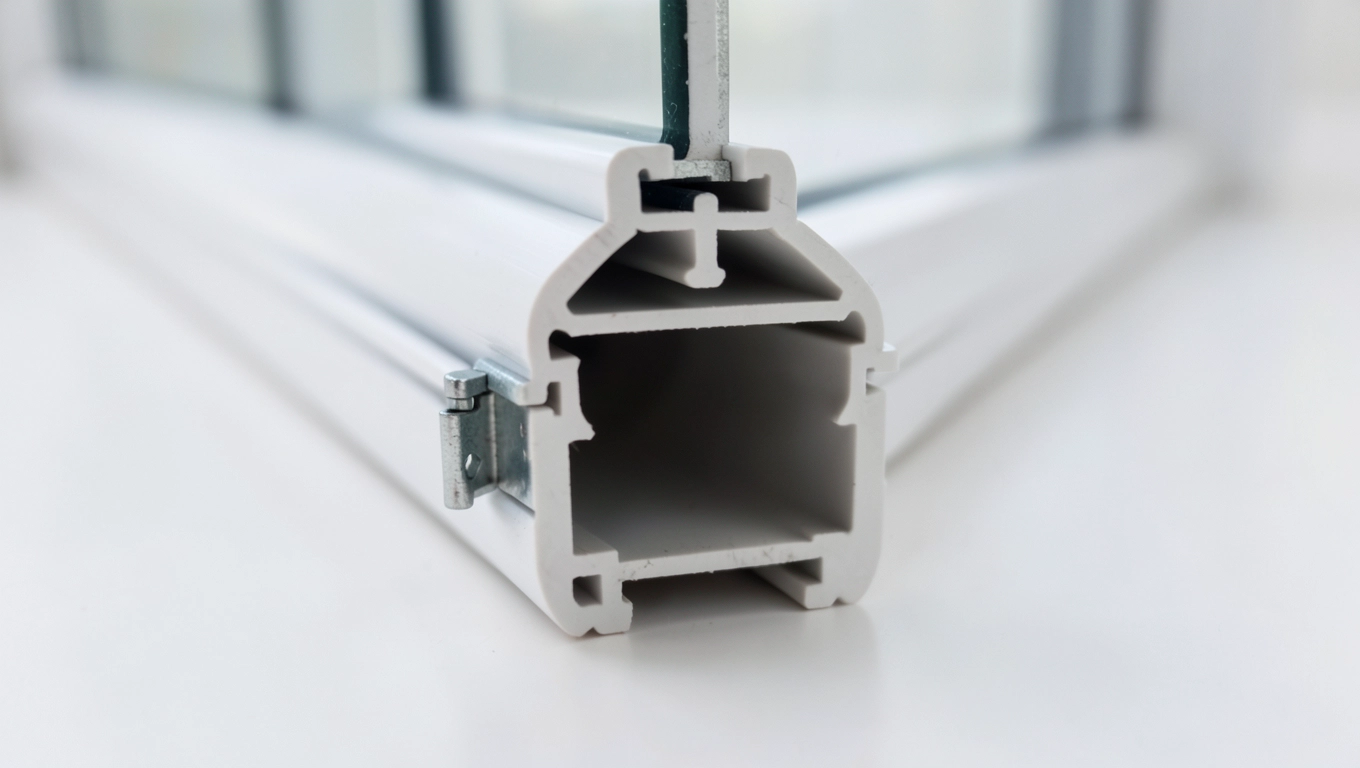

Profil, okucia i uszczelki okna

Profil z PCV stanowi ciało okna, zbudowane z komór wewnętrznych separujących strumienie powietrza. Im więcej komór - od 5 do 10 - tym lepsza izolacja termiczna i akustyczna. Okucia to metalowe elementy: zawiasy nośne, klamki z wrzecienem i ryglowanie obwodowe. Umożliwiają one płynne ruchy skrzydła w pozycjach rozwiernej czy uchylnej. Uszczelki z EPDM lub TPE układają się na obwodzie, blokując infiltrację powietrza i wilgoci.

Okucia renomowanych systemów wytrzymują 20 tysięcy cykli otwierania bez luzów. Klamki z blokadą zabezpieczają przed otwarciem z zewnątrz, podnosząc klasę RC2 antywłamaniową. Profile gięte stosuje się w łukach, zachowując szczelność. Uszczelki dwukonturowe potęgują izolację, redukując hałas o 5 dB więcej niż jednokonturowe. Te elementy współpracują, tworząc monolityczną konstrukcję.

• Profil: 6-8 komór dla Uw poniżej 0,8 W/m²K.
• Okucia: zawiasy z łożyskami kulkowymi dla ciężkich skrzydeł.
• Uszczelki: samouszczelniające się pod naciskiem skrzydła.

Wybierając profil, sprawdź głębokość - 70-92 mm to optimum dla energooszczędności. Okucia z mikrowentylacją zapobiegają pleśni bez utraty ciepła. Uszczelki wymienialne przedłużają żywotność okna do 40 lat. Razem decydują o komforcie w domu.

Zobacz także: Budowa domu: kiedy montować okna?

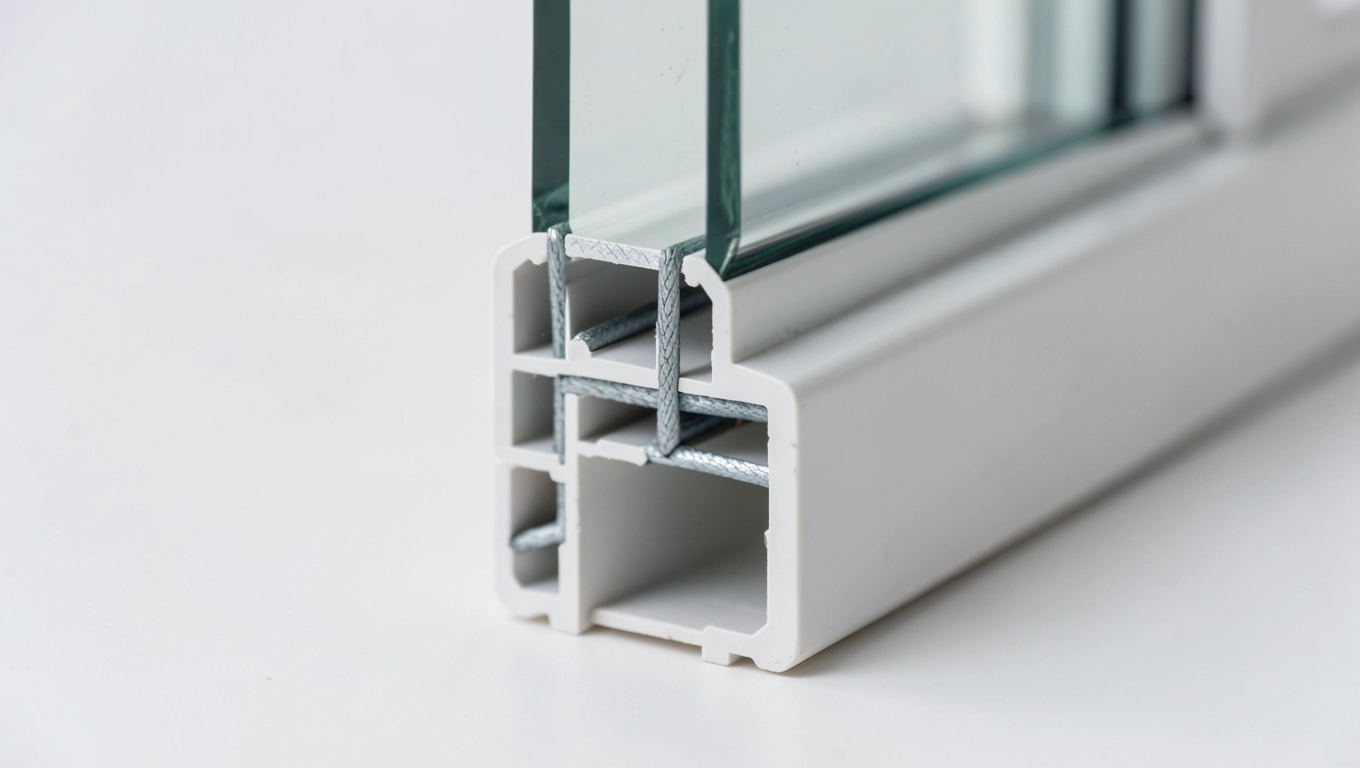

Wzmocnienia stalowe w budowie okna

Wzmocnienia stalowe to ukryte szkieleto okna PCV, wpuszczane w komory profilu skrzydła i ramy. Zapobiegają ugięciu pod ciężarem szyb czy naporem wiatru, kluczowe w dużych formatach powyżej 1,5 m². Blachy ocynkowane o grubości 1,5-2 mm tworzą zamknięte profile, usztywniając konstrukcję. Bez nich skrzydło faluje, tracąc szczelność uszczelek. W budynkach pasywnych wzmocnienia są obowiązkowe dla stabilności.

Montaż wzmocnień odbywa się na etapie produkcji - wklejane na piankę lub klinowane. W skrzydle wzmocnienie sięga pod cały obwód, z wycięciami na okucia. Rama dużych okien ma wzmocnienia poziome i pionowe, dzielące profil na segmenty. To podnosi wytrzymałość na wyginanie o 50 procent. Stal galwanizowana chroni przed rdzą w wilgotnym klimacie.

Zobacz także: Czym umyć okna po budowie? Skuteczne sposoby

W normie PN-EN 12608 wzmocnienia klasyfikuje się pod kątem sztywności. Dla okien balkonowych stosuje się profile zamknięte o przekroju 30x20 mm. Brak wzmocnień objawia się skrzypieniem po roku. Zawsze sprawdzaj przekrój profilu - to gwarancja trwałości na dekady.

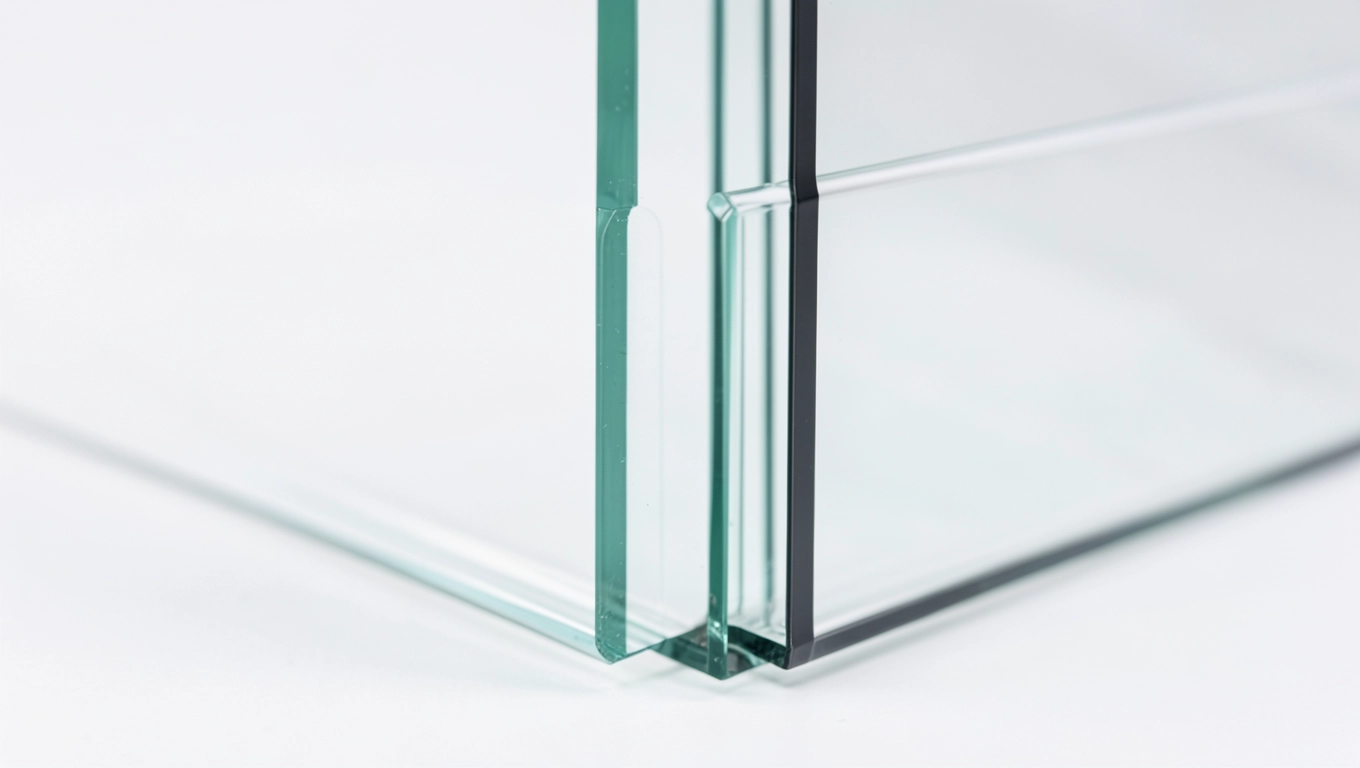

Pakiet szybowy i listwa przyszybowa

Pakiet szybowy to serce okna PCV, składające się z dwóch lub trzech tafli szkła float o grubości 4 mm każda. W dwuszybowym argon wypełnia przestrzeń 16 mm, w trzyszybowym dwie takie warstwy. Listwa przyszybowa z PCV lub aluminium zakrywa krawędzie pakietu, chroniąc przed wilgocią i urazami mechanicznymi. Podkładki dystansują szybę od profilu, niwelując naprężenia termiczne. To combo decyduje o Uw poniżej 0,5 W/m²K w nowoczesnych oknach.

Trzyszybowe pakiety dominują w nowych domach, redukując straty ciepła o 40 procent wobec dwuszybowych. Listwa przyszybowa z uszczelkami klejonymi zapobiega kondensacji na krawędziach. Szkło hartowane lub laminowane podnosi bezpieczeństwo. W akustyce trzyszybowe tłumią hałas o 35-40 dB. Wybór pakietu wpływa na premię energetyczną.

Porównanie pakietów szybowych

Instalacja pakietu wymaga kleju strukturalnego na obwodzie. Listwa dociskana jest na zatrzaski, ułatwiając demontaż. W domach energooszczędnych pakiet niskoemisyjny z powłokami i plusem blokuje UV. Te elementy zmieniają rachunki na lepsze.

Gaz szlachetny w szybach okna

Gaz szlachetny, najczęściej argon, wypełnia przestrzenie między taflami szkła w pakiecie szybowym okna PCV. Jego gęstość 1,78 kg/m³ jest wyższa niż powietrza, więc stabilnie osiada, blokując konwekcję ciepła. Krypton o gęstości 3,75 kg/m³ jest efektywniejszy, ale droższy o 50 procent. Gaz uszczelniany jest butylu na krawędziach, zapobiegając ucieczce. To prosty mechanizm podnosi izolacyjność o 30 procent.

Wypełnienie argonem standardem w oknach Ugda 1,0 W/m²K. Gaz nie przewodzi ciepła jak powietrze, tworząc barierę termiczną. W testach laboratorium BTU straty przez okno z argonem spadają o 25 procent. Krypton stosuje się w pakietach slim 12 mm. Szczelność gazu sprawdza się spektroskopią po produkcji.

Ucieczka gazu po 20 latach to poniżej 1 procent w dobrych pakietach. W domach pasywnych argon jest obowiązkowy wg normy PN-EN 14351. To inwestycja, która zwraca się w 5 lat na ogrzewaniu. Gaz szlachetny czyni okno prawdziwym termoizolatorem.

Ramka dystansowa okna

Ramka dystansowa w pakiecie szybowym okna PCV oddziela tafle szkła na odległość 12-20 mm, optymalizując izolację. Tradycyjne aluminiowe przewodzą zimno, tworząc mostek termiczny na krawędzi. Nowoczesne z tworzywa ciepłego lub kompozytów redukują to o 0,1 W/mK. Ramka z ciepłego flex lub swisspacer ma współczynnik ψ poniżej 0,05 W/mK. Trzyma szyby równolegle, zapobiegając stykanu i pękaniu.

Montaż ramki na rogowych konektorach zapewnia szczelność gazu. W trzyszybowym dwie ramki współpracują, potęgując efekt. Aluminiowe ramki tanie, ale podnoszą Ug o 15 procent. Ciepłe ramki standardem w oknach pasywnych. Ich wpływ na kondensację widoczny zimą na parapecie.

• Aluminium: ψ 0,15 W/mK, tania produkcja.
• Ciepły polimer: ψ 0,03 W/mK, dłuższa żywotność.
• Stal nierdzewna: pośrednia, antykorozyjna.

Wybór ramki wpływa na rosa point - punkt kondensacji przesuwa się na zewnątrz. W testach IFT Rosenheim ciepłe ramki poprawiają Uw o 0,05. To detal, który chroni przed pleśnią i stratami ciepła. W 2024 roku 80 procent nowych okien ma ciepłe ramki.

Pytania i odpowiedzi o budowę okna

• Z czego składa się standardowe okno PCV?

  Okno PCV to nie tylko rama i szyba - składa się z dwóch głównych części: nieruchomej ramy mocowanej do muru i ruchomego skrzydła, które otwierasz. W środku znajdziesz profil z PCV jako ciało, okucia do otwierania (zawiasy, klamki), uszczelki blokujące przecieki powietrza, stalowe wzmocnienia dla sztywności, pakiet szybowy jako serce izolacji, listwę przyszybową chroniącą krawędzie i podkładki dystansujące szybę. Wszystko musi idealnie pasować, bo od tego zależy szczelność i trwałość.

• Czym różni się rama od skrzydła w oknie?

  Rama to sztywna podstawa, która siedzi nieruchomo w murze i trzyma wszystko w ryzach. Skrzydło to ta część, którą obracasz czy przesuwasz, żeby wpuścić powietrze. Razem tworzą bazę okna, a ich precyzyjne dopasowanie decyduje o tym, czy powietrze ucieka, czy nie - bez tego nawet najlepsze szyby na nic.

• Jak działa pakiet szybowy w oknie?

  Pakiet szybowy to dwie lub trzy tafle szkła (dwuszybowy lub trzyszybowy), rozdzielone gazem szlachetnym jak argon czy krypton i ramką dystansową. Im więcej tafli, tym lepiej izoluje ciepło i hałas. Gaz jest gęstszy niż powietrze, więc nie miesza się, blokując ucieczkę ciepła - działa jak termos, obniżając rachunki nawet o 30-40%.

• Po co gaz szlachetny między szybami?

  Gaz jak argon czy krypton ma większą gęstość niż powietrze, więc stabilnie siedzi między taflami, nie krąży i nie tworzy mostków termicznych. To prosty trik fizyki, który sprawia, że zimno z zewnątrz nie przedostaje się do środka. Argon jest tańszy i popularny, krypton lepszy, ale droższy - klucz do oszczędności na ogrzewaniu.

• Jaka jest rola ramki dystansowej i listwy przyszybowej?

  Ramka dystansowa trzyma tafle szkła na odległości ok. 16 mm, zapobiegając stykanu i kondensacji wilgoci. Nowoczesne z tworzyw są cieplejsze niż aluminiowe. Listwa przyszybowa zakrywa krawędzie pakietu, chroniąc przed wodą i wilgocią, a podkładki dystansują szybę od profilu - te detale chronią przed pękaniem szkła i poprawiają izolację.

• Jak budowa okna wpływa na izolację i bezpieczeństwo?

  Grubszy profil z lepszymi wzmocnieniami stalowymi daje sztywność pod wiatrem, uszczelki blokują przecieki, okucia antywłamaniowe utrudniają włam, a pakiet szybowy z gazem oszczędza energię. Różnice w budowie decydują o rachunkach za prąd/gaz i ochronie domu - to nie fanaberia, a inwestycja na lata.
