Altana prostokątna z dachem jednospadowym projekt krok po kroku

Masz w głowie wizję prostej, ale solidnej altany prostokątnej z dachem jednospadowym, a jednocześnie czujesz ten nieprzyjemny dreszcz niepewności, bo na forach roi się od sprzecznych rad o przekrojach, słupach 12×12, świerku skandynawskim czy stopach regulowanych. W tym tekście dostajesz kompletny, inżyniersko spójny projekt altany ogrodowej 3,7×5,4 m z dachem dwuspadowym pokrytym gontem bitumicznym, oparty na uproszczonych założeniach normy PN-EN 1995-1-1 (Eurokod 5) i przetestowany w praktyce przez majsterkowiczów z ograniczonym zapleczem stolarskim. Każdy wymiar, każda tabela i każda decyzja materiałowa wynika z konkretnego obciążenia śniegiem lub wiatrem dla strefy II i III, więc nie kopiujesz cudzego projektu na ślepo. Na końcu czeka Cię gotowa lista zakupowa z ilościami, które pozwolą zamówić drewno i łączniki bez kosztownych niespodzianek na budowie.

• Plan konstrukcji i realne wymiary altany 3,7×5,4 m
• Dlaczego świerk skandynawski klejony wygrywa z sosną tartaczną
• Przekroje i rozstaw słupów oraz krokwi
• Stopy regulowane i fundament krok po kroku
• Konstrukcja dachu: płatew kalenicowa, jętki i poszycie
• Impregnacja i najczęstsze błędy przy budowie
• Checklista materiałowa altany 3,7×5,4 m
• Kiedy NIE budować samodzielnie i kiedy zrezygnować z tego projektu
• Odpowiedzi na pytania, które zadałbyś znajomemu fachowcowi

Plan konstrukcji i realne wymiary altany 3,7×5,4 m

Rzut altany prostokątnej 3,7×5,4 m opiera się na sześciu słupach 12×12 cm rozmieszczonych w narożnikach i w połowie dłuższego boku, co daje modularny rozstaw 3,7 m i 5,4 m. Taki rytm przekłada się bezpośrednio na dobraną długość belek, krokwi oraz płatwi kalenicowej, więc ogranicza ilość odpadów do minimum.

Słupy o przekroju 12×12 cm ze świerku skandynawskiego klejonego (KLH lub BSH) mają nośność około 80-120 kN na ściskanie wzdłuż włókien, co przy obciążeniu dachu rzędu 1,0-1,5 kN/m² i rozstawie 3,7 m spokojnie mieści się w zapasie bezpieczeństwa ≥1,3. Belki górne 12×12 cm przenoszą obciążenie z krokwi na słupy, dlatego muszą być ciągłe na całej długości 3,7 m lub 5,4 m.

Dach dwuspadowy symetryczny o kącie nachylenia około 30° generuje napór wiatru i śniegu mniejszy niż dach jednospadowy, ale wymaga płatwi kalenicowej 14×8 cm i jętek w połowie rozstawu krokwi. Okap powinien wynosić 40-50 cm, żeby deszcz nie podbijał desek czołowych i nie niszczył słupów od zachlapania.

Schematyczny rzut z góry wygląda tak:

• Trzy słupy na dłuższym boku 5,4 m: narożniki + jeden pośrodku.
• Dwa słupy na krótszym boku 3,7 m: same narożniki.
• Belki obwodowe 12×12 cm spinające słupy na obu obrysach.
• Płatew kalenicowa 14×8 cm wzdłuż osi podłużnej altany.
• Krokwie 14×5 cm co 75 cm, oparte na murłacie i płatwi kalenicowej.
• Jętki 14×5 cm w połowie wysokości krokwi dla stężenia połaci.

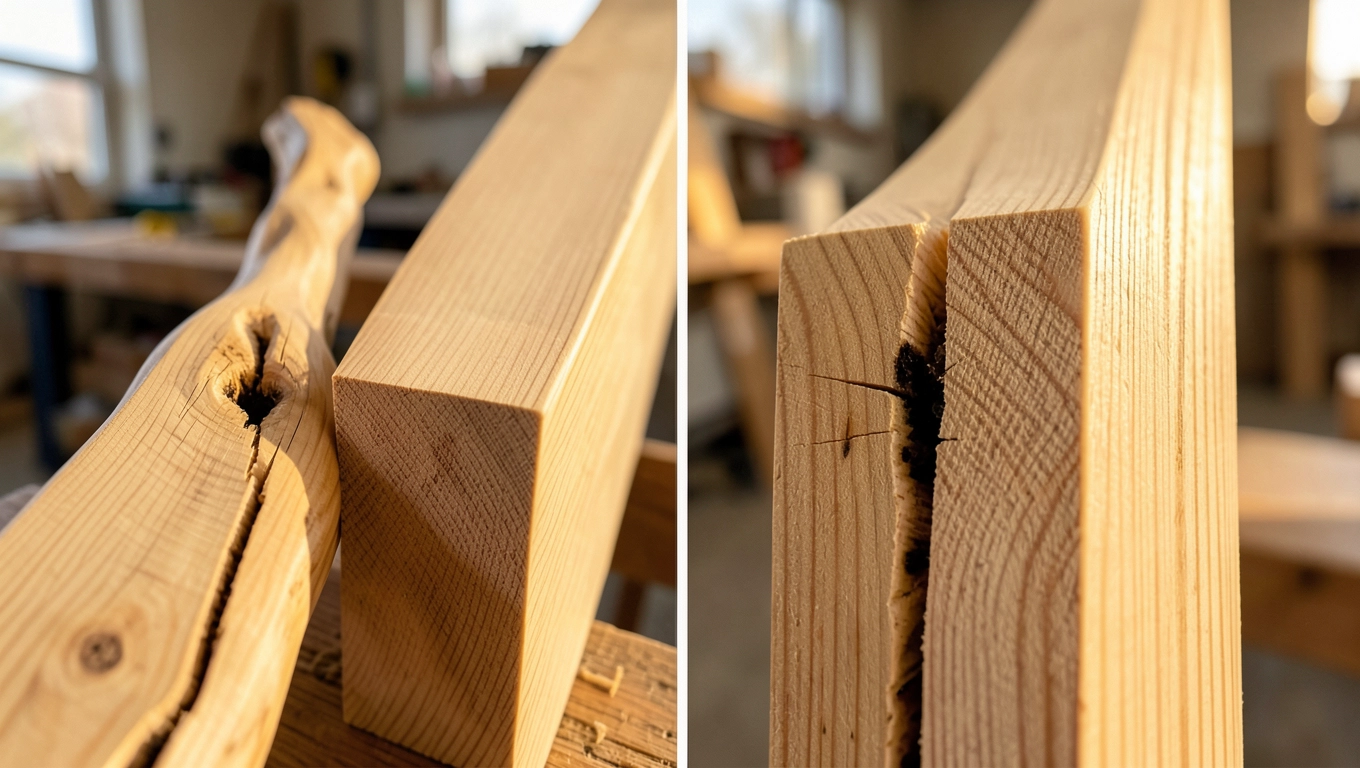

Dlaczego świerk skandynawski klejony wygrywa z sosną tartaczną

Sosna z tartaku krajowego ma wilgotność 18-25%, co powoduje skręcanie, pękanie i trwałe odkształcenia już po pierwszym sezonie grzewczym altany. Świerk skandynawski klejony warstwowo schodzi do wilgotności 10-12%, a proces klejenia eliminuje wewnętrzne naprężenia, więc element 12×12 cm zachowuje prostoliniowość przez lata.

Koszt świerku klejonego jest wyższy o około 80-100%, ale oszczędność czasu i brak konieczności docinania wygiętych elementów rekompensują różnicę przy altanie 3,7×5,4 m już po pierwszym dniu montażu.

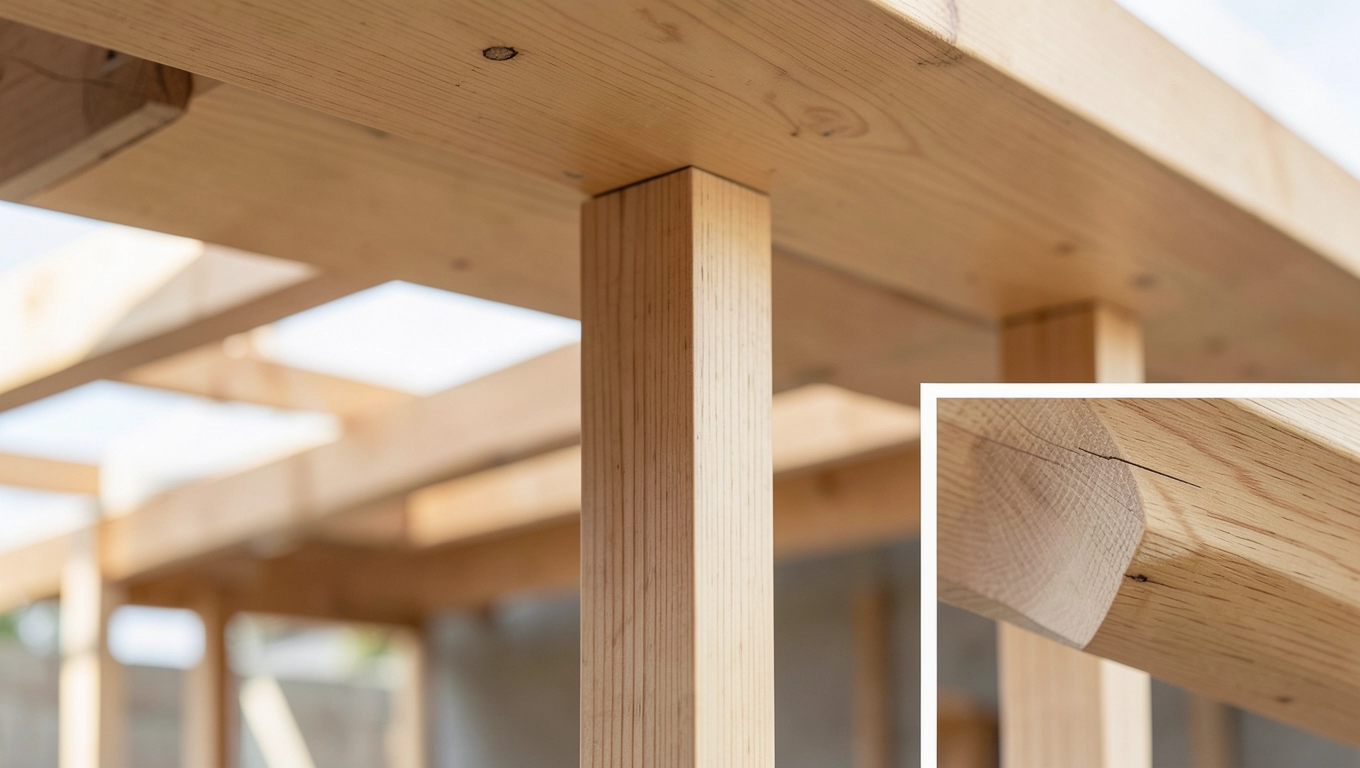

Przekroje i rozstaw słupów oraz krokwi

Przekroje elementów nośnych wynikają z dwóch wielkości: rozstawu w jednym kierunku i obciążenia charakterystycznego w drugim. Słupy 12×12 cm przy rozstawie 3,7 m i obciążeniu dachem 1,5 kN/m² przenoszą siłę osiową około 18-22 kN, co stanowi 15-20% ich nośności krytycznej.

Belki 12×12 cm nad słupami mają rozpiętość 3,7 m, więc moment zginający wynosi w przybliżeniu 0,125 × q × L² = 0,125 × 1,5 × 3,7² ≈ 2,6 kNm. Wskaźnik wytrzymałości przekroju 12×12 cm to 288 cm³, a naprężenie zginające σ = M/W = 2,6 × 10⁶ / 288 × 10³ ≈ 9 N/mm², czyli poniżej 14 N/mm² dopuszczalnych dla GL24.

Krokwie 14×5 cm przy rozstawie 75 cm i kącie 30° przenoszą obciążenie 1,8 kN/m, więc ich rozpiętość w świetle między murłatą a płatwią kalenicową nie powinna przekraczać 2,7 m. Przy długości krokwi 3,2 m (po uwzględnieniu okapu 40 cm) moment zginający wynosi 0,125 × 1,8 × 2,7² ≈ 1,6 kNm, a naprężenie σ = 1,6 × 10⁶ / 117 × 10³ ≈ 13,7 N/mm², czyli tuż przy granicy klasy C24.

Jeśli planujesz w przyszłości zaszklenie jednego boku altany lub montaż żaluzji, zwiększ przekrój słupów do 14×14 cm. Koszt rośnie o 15%, ale zyskujesz rezerwę na dodatkowe obciążenia.

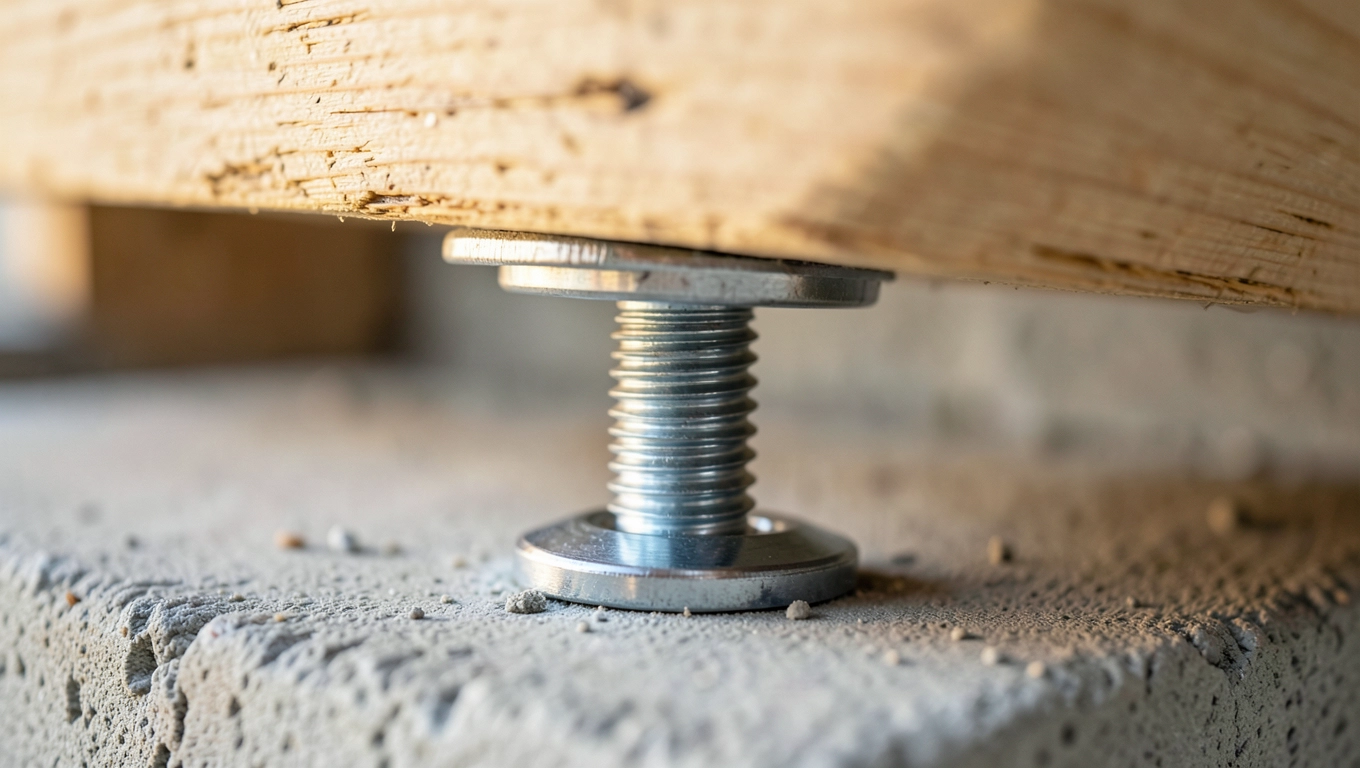

Stopy regulowane i fundament krok po kroku

Stalowe stopy regulowane z gwintem M20 pozwalają ustawić słupy w idealnej pionie nawet przy nierównym podłożu i eliminują bezpośredni kontakt drewna z betonem, co jest kluczowe dla trwałości. Brak kapilarnego podciągania wody z fundamentu oznacza, że słupy nie gniją od dołu przez kolejne 15-20 lat.

Wadą stóp regulowanych jest sprężystość połączenia, która przy silnym wietrze może powodować niewielkie kołysanie konstrukcji. Rozwiązaniem są stężenia (miecze) 10×10 cm przybijane wkrętami ciesielskimi pod kątem 45° między słupem a belką, co tworzy sztywny trójkąt.

Checklista fundamentu

• Wykop doły o wymiarach 40×40×60 cm w sześciu punktach (narożniki + środek dłuższego boku).
• Na dno wysyp warstwę żwiru 10 cm i ubij zagęszczarką.
• Zamontuj szalunki z desek lub rur PCV o średnicy 30 cm.
• Wstaw kotwy fundamentowe z prętem gwintowanym M20 na szablonie z poziomicą laserową.
• Zalej betonem C20/25 i pozostaw na 7 dni przed montażem słupów.
• Sprawdź rozstaw kotew po 24 godzinach, kiedy beton jeszcze nie stwardniał ostatecznie.

Stopy regulowane przykręca się do kotew po stwardnieniu betonu, a słupy mocuje się do stóp wkrętami M10 lub śrubami M12. Pod główką śruby zawsze stosuj podkładkę szeroką, żeby nie wciskała się w drewno pod obciążeniem.

Montaż słupów i belek

Słupy ustawiasz na stopach regulowanych, poziomujesz w dwóch płaszczyznach i tymczasowo stężasz długimi deskami przybitymi do ziemi. Belki obwodowe 12×12 cm łączysz ze słupami na czopy i wkręty ciesielskie 8×160 mm, po dwa wkręty na każde połączenie. Czop o wymiarach 4×8 cm długości 10 cm daje dodatkowe zabezpieczenie przed przesunięciem bocznym.

Belki krótsze (3,7 m) wchodzą między słupy narożne, a dłuższe (5,4 m) opierają się na słupie pośrednim. Takie rozwiązanie rozkłada obciążenie i ułatwia późniejszy montaż płatwi kalenicowej, która musi leżeć dokładnie w osi podłużnej altany.

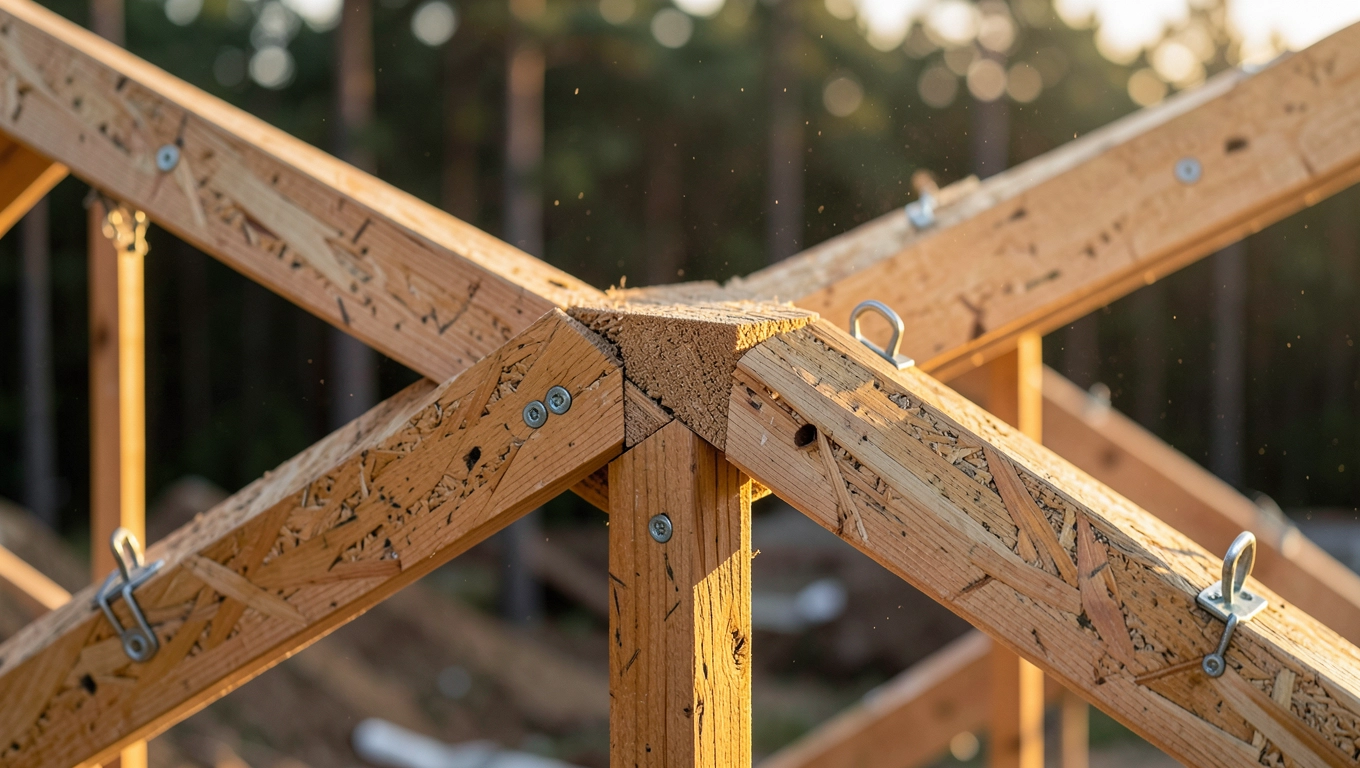

Konstrukcja dachu: płatew kalenicowa, jętki i poszycie

Murłata to belka 12×12 cm leżąca na górnej krawędzi słupów, do której mocujesz krokwie przez zaciosy i wkręty. Płatew kalenicowa 14×8 cm jest podparta na słupie pośrednim i dwóch belkach w środku rozstawu, tworząc stabilną oś, do której dochodzą krokwie z obu stron.

Jętki w połowie wysokości krokwi eliminują ugięcie krokwi na długim odcinku 2,7 m i pozwalają zmniejszyć ich przekrój z 16×5 cm do 14×5 cm. Wcięcie jętki w krokiew czy mocowanie boki to klasyczny dylemat; wcięcie daje sztywność, ale komplikuje montaż, natomiast mocowanie na kątowniki metalowe jest szybsze i równie trwałe przy użyciu kątowników Simpson Strong-Tie o nośności 4 kN.

Miecze i zastrzały 10×10 cm stężają słupy z belkami i przenoszą siły poziome z dachu na fundament. Bez nich konstrukcja jest podatna na przesunięcie boczne przy silnym wietrze, co po kilku sezonach skutkuje trwałymi pęknięciami w połączeniach.

Na krokwiach rozkładasz folię paroprzepuszczalną o gramaturze 135-150 g/m² i mocujesz kontrłatami 3×5 cm. Poszycie z płyt OSB 18 mm lub desek 25 mm stanowi podłoże pod gont bitumiczny, który wymaga sztywnego, równego podłoża. Gont mocujesz gwoździami papowymi 2,5 cm co 10 cm w strefie środkowej i co 5 cm przy krawędziach, bo tam ssanie wiatru jest największe.

Impregnacja i najczęstsze błędy przy budowie

Pierwsza warstwa to bezbarwny impregnat konstrukcyjny (sól boru lub impregnat na bazie miedzi), który wnika 3-5 mm w drewno i chroni przed grzybami, sinizną i owadami. Druga warstwa to lazura pigmentowana lub lazura+altax, która odbija promieniowanie UV i zapobiega szarzeniu powierzchni. Trzecia warstwa lazury po 24 godzinach od drugiej daje pełną ochronę na 5-7 lat przed renowacją.

Checklista impregnacji

• Wilgotność drewna poniżej 18% (mierzona wilgotnościomierzem).
• Impregnat konstrukcyjny bezbarwny: pędzel lub zanurzenie na 30 minut.
• Przerwa technologiczna: 24 godziny w temperaturze 15-25°C.
• Lazura pigmentowana w wybranym kolorze: dwie warstwy z przerwą 24h.
• Opcjonalnie lazura ochronna UV co 2-3 lata.

Nigdy nie maluj drewna konstrukcyjnego farbą kryjącą, bo zamyka pory i zatrzymuje wilgoć wewnątrz. To prosta droga do gnicia od wewnątrz w ciągu 4-6 lat.

Najczęstsze pułapki

• Zbyt małe przekroje (słupy 10×10 zamiast 12×12) powodują ugięcie przy śniegu.
• Brak płatwi kalenicowej i oparcie krokwi bezpośrednio na słupach deformuje dach.
• Pomijanie stężeń (mieczy) skutkuje kołysaniem altany przy wietrze powyżej 60 km/h.
• Drewno bez impregnatu sinieje po jednym sezonie i traci nośność po pięciu.
• Bezpośredni kontakt słupa z gruntem to gwarancja gnicia w ciągu 3-4 lat.
• Zbyt mały okap (20-30 cm) powoduje zachlapanie i szybkie niszczenie słupów.

Zbyt małe przekroje to najczęstszy błąd początkujących, którzy sugerują się projektami zagranicznymi dla stref o niższym obciążeniu śniegiem. Polska strefa II i III wymaga zapasu co najmniej 30% ponad nośność obliczeniową, więc 12×12 cm dla słupów to rozsądne minimum, a nie luksus.

Checklista materiałowa altany 3,7×5,4 m

Koszt całkowity materiałów przy cenach rynkowych 2025 roku waha się od 9 000 do 14 000 PLN, zależnie od regionu i dostępności świerku klejonego. Do tego dochodzi ewentualna robocizna fachowca (2 500-4 500 PLN za całość), ale wielu inwestorów decyduje się na montaż własnoręczny w 4-6 weekendów.

Kiedy NIE budować samodzielnie i kiedy zrezygnować z tego projektu

Altana 3,7×5,4 m wymaga precyzyjnego poziomowania słupów w pionie i identycznej wysokości wszystkich sześciu słupów, co przy rozstawie 5,4 m jest trudne bez lasera. Jeśli nie masz poziomicy laserowej i nie korzystałeś wcześniej z wkrętarki ciesielskiej, wynajęcie ekipy na montaż konstrukcji to rozsądna inwestycja 2 500-4 500 PLN, która eliminuje ryzyko krzywej altany.

Nie realizuj tego projektu, jeśli:

• Działka ma spadek terenu powyżej 30 cm na długości 5,4 m bez wcześniejszego wyrównania.
• Strefa wiatrowa w Twojej lokalizacji przekracza III (sprawdź mapę stref w PN-EN 1991-1-4).
• Planujesz przykrycie dachu dachówką ceramiczną zamiast gontu bitumicznego, bo to zwiększa obciążenie do 4,5 kN/m² i wymaga krokwi 18×6 cm.
• Brak dostępu do samochodu dostawczego lub przyczepy, bo świerk klejony 5,4 m nie zmieści się w kombi.

W takich sytuacjach albo modyfikujesz projekt (skracasz wymiary do 3×4 m, rezygnujesz ze słupa pośredniego), albo zlecasz wykonanie projektu indywidualnego architektowi, który uwzględni specyficzne warunki gruntowe i klimatyczne.

Odpowiedzi na pytania, które zadałbyś znajomemu fachowcowi

Czy słup 12×12 cm wytrzyma obciążenie śniegiem 120 kg/m²? Tak, bo przy rozstawie 3,7 m i nośności 80-120 kN na ściskanie, realne obciążenie to 18-22 kN, czyli około 20% nośności krytycznej.

Czy gont bitumiczny wymaga sztywnego poszycia? Bezwzględnie tak, bo gont ugina się między krokwiami i tworzy nieszczelności. Płyta OSB 18 mm lub deski 25 mm na styk to jedyne poprawne podłoże.

Czy warto stosować wkręty nierdzewne? W środowisku suchym (zadaszona altana) wystarczą wkręty hartowane cynkowane ogniowo, ale przy altanie otwartej od strony ogrodu zbiornika wodnego warto dopłacić 200-300 PLN i zastosować wkręty nierdzewne A2, które nie rdzewieją po 3-4 latach.

Czy altana 3,7×5,4 m wymaga pozwolenia na budowę? W przypadku altany rekreacyjnej o powierzchni do 35 m² i wysokości poniżej 5 m w rozumieniu Prawa budowlanego wystarczy zgłoszenie, a nie pozwolenie, ale zawsze sprawdź aktualne przepisy w lokalnym urzędzie gminy.

�ródła danych i norm: PN-EN 1995-1-1 (Eurokod 5 projektowanie konstrukcji drewnianych), PN-EN 1991-1-1 (obciążenia stałe i zmienne), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), polskaw-normie.pl, Prawo budowlane (ustawa z dnia 7 lipca 1994 r. z późn. zmianami), klasy wytrzymałości drewna GL24 i C24 według PN-EN 338, mapy stref obciążenia śniegiem i wiatrem dostępne na portalu ITB oraz w serwisie isover.pl w zakładce kalkulatorów budowlanych.
