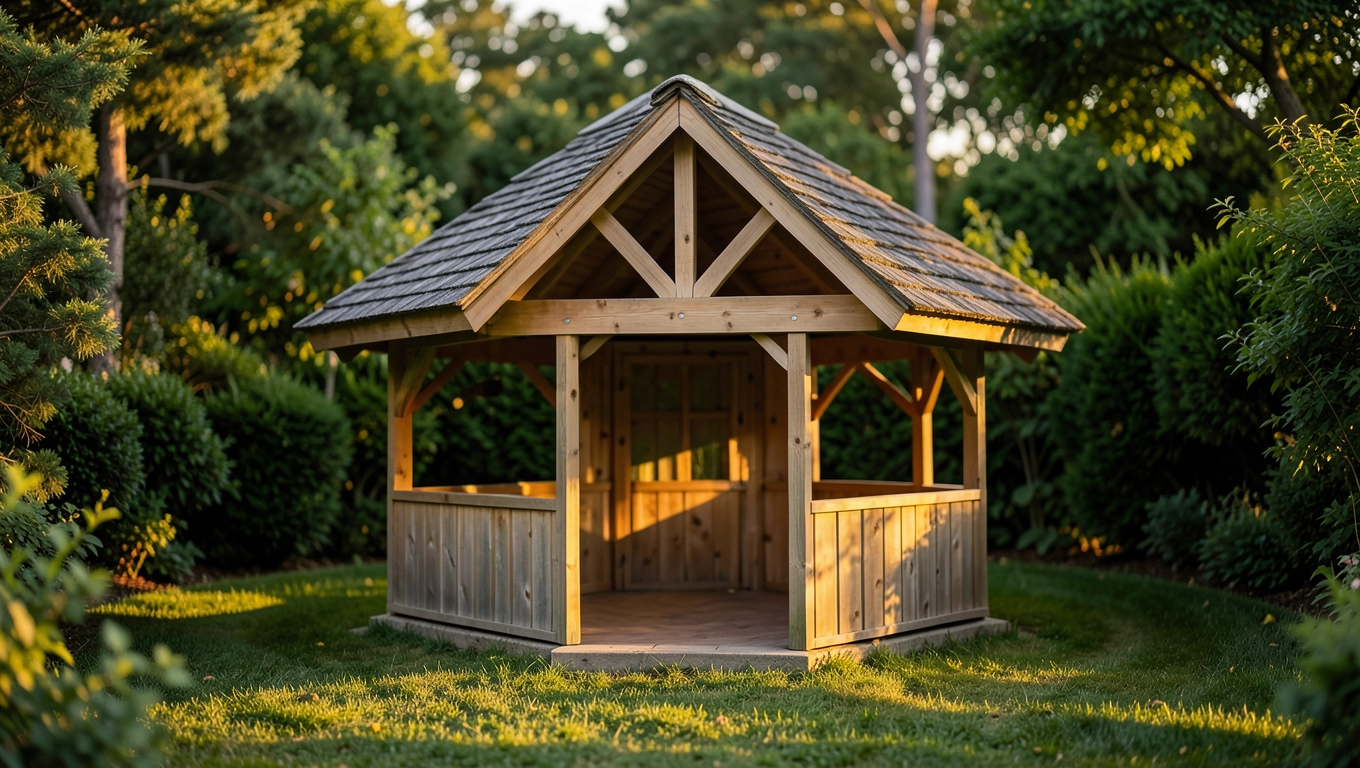

Altana 3x3 z dachem dwuspadowym projekt, który postawisz w weekend

Koszt gotowej dokumentacji altany ogrodowej potrafi przekroczyć 1500 zł, a sam projekt bywa prostszy niż jego złożona wycena. Nic dziwnego, że wielu inwestorów rezygnuje albo improwizuje z brakiem rysunków, co zwykle kończy się krzywymi słupami albo dachem, który nie trzyma śniegu. Tymczasem altana 3x3 z dachem dwuspadowym to jeden z najprostszych obiektów w ogrodzie - właśnie dlatego warto postawić na gotowe, bezpłatne projekty konstrukcji drewnianych z pełnym zestawem rysunków warsztatowych i zestawień materiałowych, zamiast płacić za coś, co da się zbudować w jeden weekend.

• Konstrukcja dachu dwuspadowego w altanie 3x3
• Dobór drewna i przekroje słupów do altany 3x3
• Montaż altany 3x3 z dachem dwuspadowym od A do Z
• Fundament i przygotowanie podłoża
• Najczęstsze błędy wykonawcze i jak ich uniknąć
• Kiedy warto zamówić indywidualny projekt
• Checklist przed rozpoczęciem budowy
• Najczęściej zadawane pytania

Konstrukcja dachu dwuspadowego w altanie 3x3

Dach dwuspadowy to dwa symetryczne połacie nachylone pod identycznym kątem do kalenicy biegnącej wzdłuż krótszej lub dłuższej osi altany. W bryle 3x3 m najczęściej spotyka się nachylenie od 22° do 30°, ponieważ przy takim kącie zimowy śnieg nie zalega na połaci, a jednocześnie deszcz spływa szybciej niż przy dachu płaskim. Kat poniżej 15° wymaga już sztywnego poszycia, bo woda wciska się pod pokrycie, a powyżej 35° wieje wiatr i rośnie zużycie blachodachówki o 12-18%.

Krokwie w takiej altanie mają przekrój 8x12 cm lub 10x14 cm, rozstawione co 80-90 cm. Przy rozstawie 90 cm i obciążeniu śniegiem do 120 kg/m² (strefa II wg PN-EN 1991-1-3) krokiew o przekroju 10x14 cm ze światłem 3 m ugina się mniej niż L/300, czyli poniżej 10 mm. To wartość, której oko nie wychwyci, ale konstruktor ją sprawdza, bo większe ugięcie oznacza mikropęknięcia w deskowaniu.

Wiązary krokwiowe spinają się w kalenicy na długość minimum 30 cm - zakład musi być dłuższy niż wysokość krokwi, żeby nie doszło do rozwarstwienia drewna przy skurczu. W dokumentacji bezpłatnych projektów oznacza się to symbolem "ZK30" przy cięciu górnym. Belka kalenicowa nie zawsze występuje - przy rozstawie krokwi do 90 cm można ją pominąć, co obniża koszt drewna o około 8%, ale wtedy krokwie muszą być łączone bezpośrednio na płatwi.

Jętki, czyli poziome ściągi w jednej trzeciej rozpiętości krokwi, są obowiązkowe, jeśli połacie mają ponad 2,5 m długości. Zapobiegają rozchylaniu się krokwi pod wpływem ciężaru własnego i eliminują efekt "otwierającego się dachu" widocznego po pierwszej zimie. W praktyce jętka 6x10 cm ze świerku skutecznie przenosi naprężenie rozciągające rzędu 4 kN, co wystarcza dla altany ogrodowej bez pomieszczeń mieszkalnych pod spodem.

Rodzaje pokrycia i ich wpływ na więźbę

Blachodachówka waży od 4,5 do 6 kg/m² i wymaga łat 4x5 cm co 35 cm. Papa bitumiczna na deskowaniu pełnym waży około 8 kg/m², ale deskowanie 25 mm podnosi sztywność połaci o 40%. Gont bitumiczny potrzebuje poszycia z desek 22 mm lub sklejki wodoodpornej 18 mm, a jego ciężar to 10-12 kg/m², więc krokwie 8x12 cm mogą okazać się za słabe przy rozstawie 90 cm.

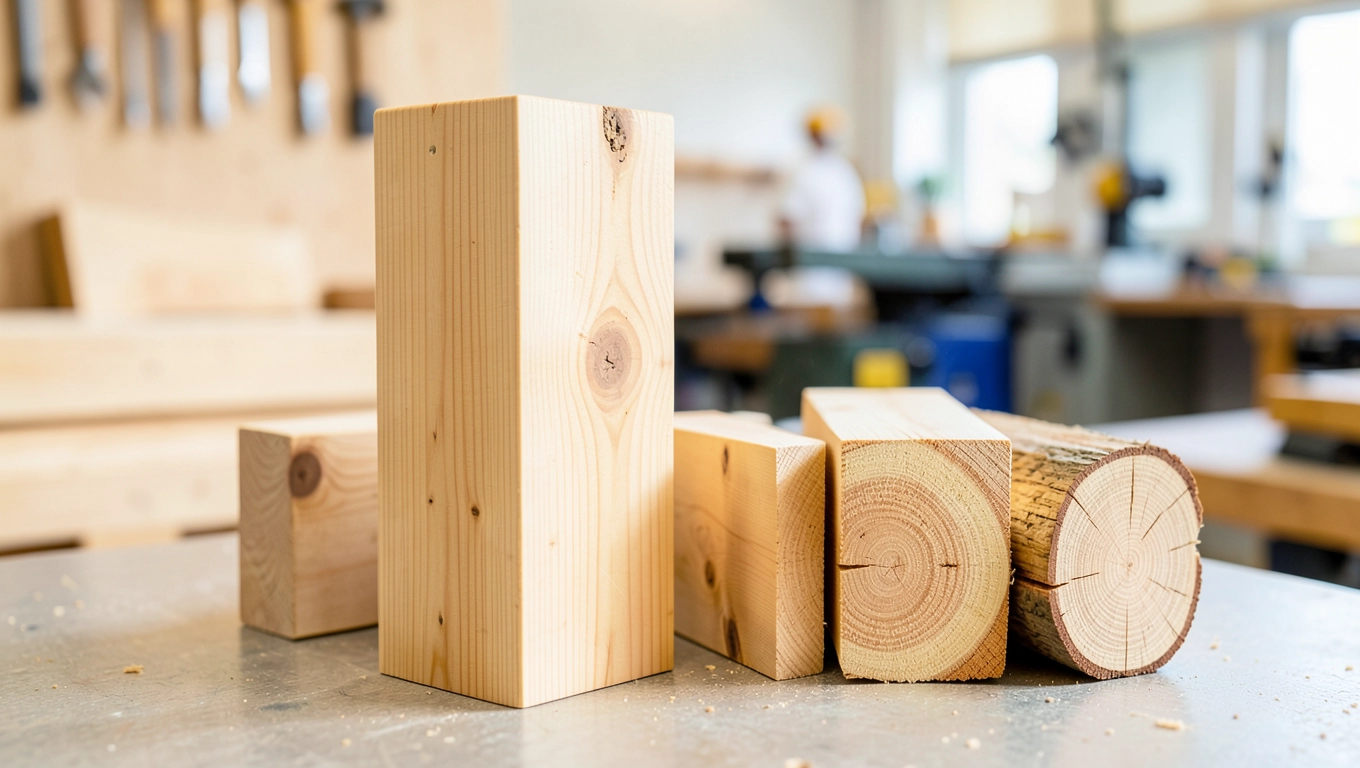

Dobór drewna i przekroje słupów do altany 3x3

Słupy to kręgosłup altany - przenoszą wszystkie siły z dachu na fundament i decydują, czy konstrukcja przetrwa 20 zim, czy zacznie się chwiać po trzeciej. Najpopularniejszy przekrój w darmowych projektach konstrukcji drewnianych to 10x10 cm dla altan do 12 m² i 14x14 cm dla większych brył lub narażonych na silny wiatr. Dla altany 3x3 słupek 10x10 cm ze świerku skandynawskiego klasy C24 przenosi obciążenie pionowe do 2,8 t przy wysokości 2,5 m, co odpowiada dachowi o masie pokrycia do 50 kg/m².

Sosna zwykła (Pinus sylvestris) ma gorszą odporność na siniznę niż świerk skandynawski, ale lepszą dostępność i niższą cenę o 15-20%. Modrzew, choć droższy o 30%, nie wymaga impregnacji ciśnieniowej w klasie 3 - jego żywica naturalnie chroni przed grzybami, co przy otwartej altanie ma realne znaczenie. Drewno klejone warstwowo (BSH) wchodzi do gry dopiero przy rozpiętościach powyżej 4 m, więc przy boku 3 m nie ma sensu przepłacać.

Wilgotność i sezonowanie drewna

Świeża tarcica ma wilgotność 30-40% i podczas schnięcia kurczy się o 3-5% wzdłuż włókien, a przez to pęka w słupach pionowych i krokwiach. Bezpłatne projekty konstrukcji drewnianych zwykle zakładają drewno suszone komorowo do 18% (+/-2%), bo takie jest dostępne w marketach budowlanych. Jeśli kupujesz drewno "prosto z tartaku", sezonuj je pod dachem przez 8-12 tygodni, układając z przekładkami co 60 cm - inaczej słupy "skręcą" o 1-2° przy wysokości 2,5 m.

Impregnacja i ochrona przed grzybami

Impregnat solny chroni przed sinizną i owadami, ale wypłukuje się po 5-7 latach pod otwartym niebem. Lazura akrylowa tworzy warstwę paroizolacyjną - w altanie otwartej z trzech stron to zaleta, bo drewno nie chłonie wody zacinającego deszczu. Najtrwalsze połączenie: impregnacja ciśnieniowa klasy 3 + lazura olejna na wierzch, odnawiana co 3 lata, co wydłuża żywotność słupów do 25+ lat.

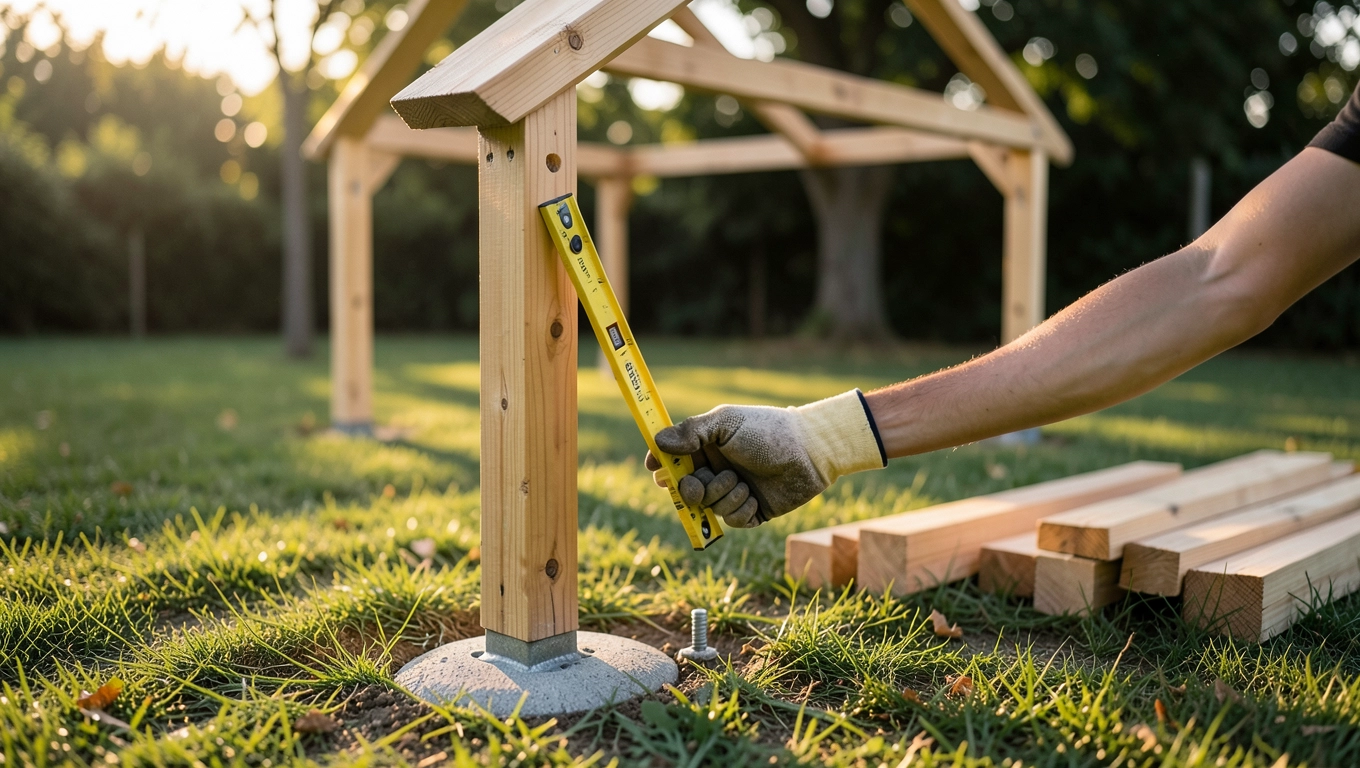

Montaż altany 3x3 z dachem dwuspadowym od A do Z

Budowę zacznij od ustawienia słupów, nie od wykopania dołów - kolejność odwrotna prowadzi do błędów wymiarowych rzędu 5-8 cm, których nie da się nadrobić deskowaniem. Słupy osadza się na kotwach stalowych wbetonowanych w stopy fundamentowe 30x30x80 cm, a nie bezpośrednio w gruncie - drewno w betonie chłonie wilgoć przez kapilary i po 8 latach gnije od dołu.

Kotwy regulowane typu "U" z gwintem M20 pozwalają skorygować wysokość słupa o +/- 4 cm po zastygnięciu betonu, co ratuje sytuację, gdy grunt osiada nierównomiernie. Po ustawieniu czterech słupów sprawdź przekątne - obie powinny mieścić się w tolerancji +/- 5 mm przy boku 3 m, czyli błąd względny poniżej 0,2%. Powyżej tej wartości dach "ucieka" i trudno domknąć kalenicę.

Mocowanie płatwi i krokwi

Platwie górne 10x14 cm łączą słupy po obwodzie na wysokości 2,2-2,5 m. Mocuje się je do słupów śrubami M10x120 mm z podkładkami szerokimi, a nie wkrętami do drewna - te przy cyklicznym obciążeniu wiatrem wyrywają się po 3-4 latach. Krokwie opierają się na płatwiach i łączą w kalenicy na zakładkę, dodatkowo spinając blachowkrętami 6x100 mm w rozstawie co 25 cm.

Poszycie dachu i pokrycie

Deskowanie pełne z desek 22 mm skutkuje dachem sztywnym, który "nie chodzi" pod stopami podczas konserwacji. Szczelina między deskami 3-5 mm pozwala na rozszerzalność cieplną latem - bez niej deski wypychają się wzajemnie i łamią. Membrana dachowa o gramaturze 135-150 g/m² chroni przed skroplinami pod blachą i jednocześnie przepuszcza parę z wnętrza altany.

Blachodachówka modułowa 0,5 mm z posypką alucynkowa waży 5,2 kg/m² i montuje się ją wkrętami farmerskimi 4,8x35 mm z podkładką EPDM. Papa termozgrzewalna wymaga podkładu i palnika - to rozwiązanie tańsze o 30%, ale bardziej pracochłonne i mniej estetyczne w altanie ogrodowej. Gont bitumiczny daje najlepszy efekt wizualny, lecz przy nachyleniu 22° wymaga podkładu papowego, co podnosi koszt o 40% względem blachy.

Kiedy dach dwuspadowy się nie sprawdza

Bryła 3x3 z dachem dwuspadowym o nachyleniu 30° daje wysokość w kalenicy 3 m przy słupach 2,5 m - to góra bryły, która dominuje nad niską roślinnością. W ogrodach z widokiem na otwartą przestrzeń lepiej sprawdza się dach jednospadowy (pulpitowy) o spadku 12-15°, bo nie przytłacza krajobrazu. Przy silnych wiatrach (>5 strefa wg PN-EN 1991-1-4) dach dwuspadowy łapie zawirowania na kalenicy, więc w altanach na działkach nadmorskich albo na Mazurach warto rozważyć dach czterospadowy (piramidę).

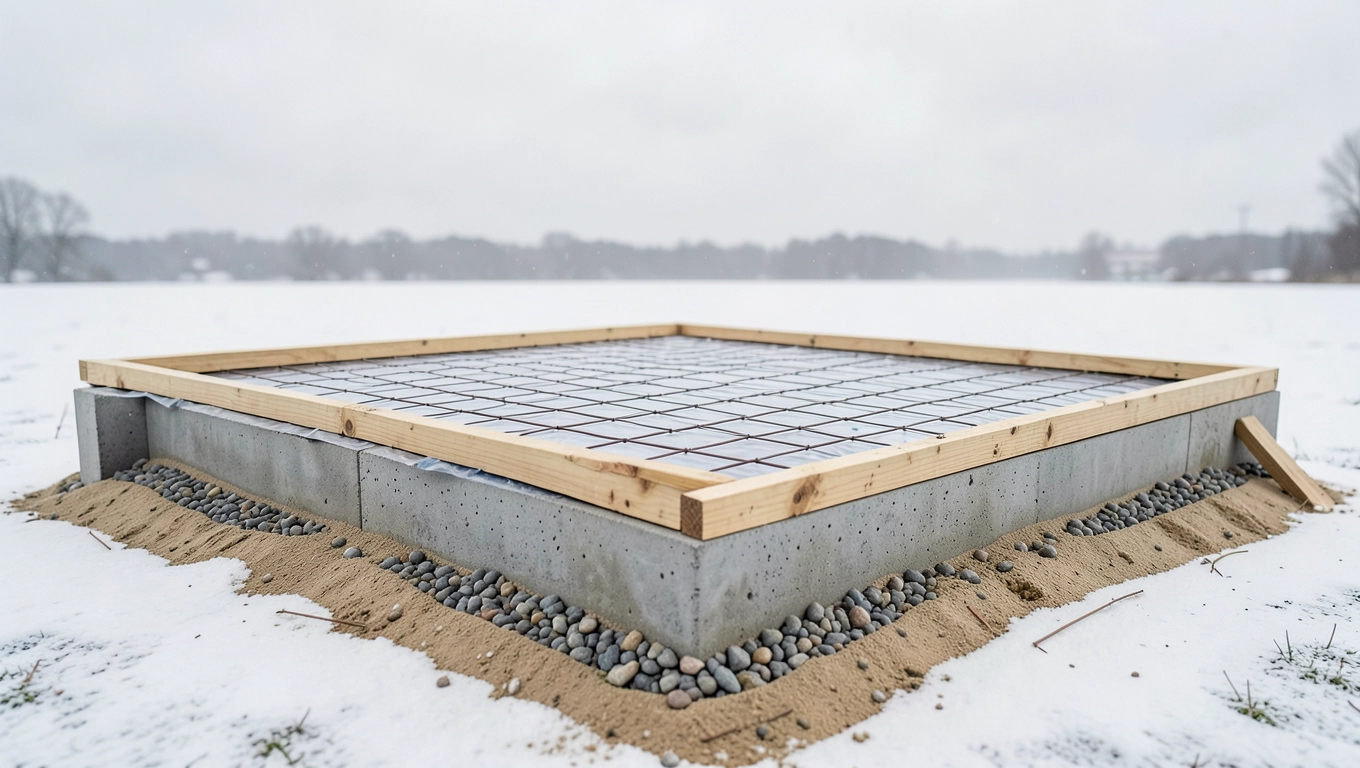

Fundament i przygotowanie podłoża

Stopy fundamentowe 30x30 cm i głębokości poniżej strefy przemarzania (80-120 cm w zależności od regionu Polski) to minimum dla altany otwartej. Płyta betonowa 10 cm na podsypce piaskowej 15 cm sprawdza się, gdy altana stoi na trawniku - wtedy można ją postawić bezpośrednio na płycie, bez stopów punktowych. Beton klasy C16/20 (dawniej B20) w zupełności wystarcza, bo obciążenia są rzędu 400-600 kg na słupek.

Podsypka żwirowa 15 cm pod stopami odprowadza wodę opadową, która przy braku drenażu rozsadza beton po 6-8 cyklach mrozowych. Warstwa geowłókniny między piaskiem a gruntem rodzimym zapobiega mieszaniu się warstw i utrzymuje nośność na poziomie 150 kPa. W gruntach gliniastych (nośność poniżej 80 kPa) konieczne jest poszerzenie stóp do 40x40 cm albo zastosowanie ławy ciągłej.

Kotwy i zabezpieczenie drewna przy gruncie

Przerwa kapilarna między betonem a drewnem to minimum 5 cm - słupek nie może dotykać stopy fundamentowej bezpośrednio. Kotwa stalowa ocynkowana ogniowo (grubość powłoki cynku 70-80 µm) kosztuje 18-25 zł za sztukę i chroni przed korozją przez 30+ lat. Tańsze kotwy malowane proszkowo zaczynają rdzewieć po 5-7 latach, a rdzawy zaciek na słupie zdradza amatorski montaż.

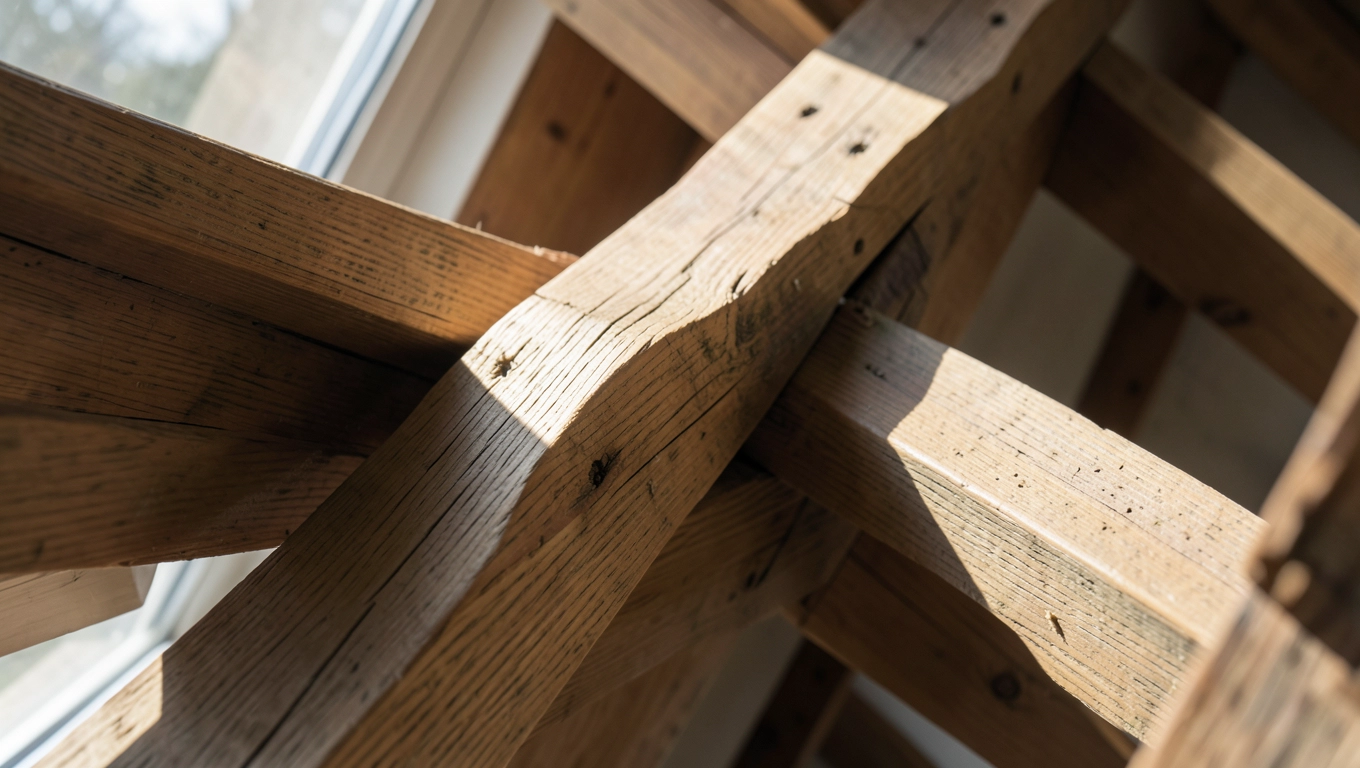

Najczęstsze błędy wykonawcze i jak ich uniknąć

Błędy wymiarowe przy ustawianiu słupów widać dopiero po zamontowaniu krokwi - wtedy kalenica "ucieka" o 3-5 cm i trzeba ciąć krokwie na miejscu, co obniża estetykę i nośność. Rozwiązanie: ustawiaj słupy szablonem z desek 25x100 mm, który trzyma rozstaw i kąt prosty. Każdy słupek mocuj tymczasowo dwoma skośnymi deskami, a dopiero po sprawdzeniu przekątnych betonuj kotwy na stałe.

Brak dylatacji w poszyciu dachu prowadzi do wybrzuszenia desek latem i wnikania wody pod pokrycie. Szczelina 3-5 mm między deskami plus 10 mm odstępu przy kalenicy pozwala drewnu "oddychać". Wkręty zamiast gwoździ w deskowaniu dają mocniejsze połączenie, ale utrudniają ewentualną wymianę pojedynczej deski - balans między trwałością a serwisowaniem zależy od decyzji wykonawcy.

Konserwacja i przeglądy sezonowe

Raz w roku (najlepiej w październiku) sprawdź stan pokrycia, dokręć poluzowane wkręty i uzupełnij ubytki lazury. Miejsca styku krokwi z płatwią kontroluj co 2 lata - to tam najczęściej zaczyna się degradacja drewna. Czyszczenie rynien (jeśli zamontowane) dwa razy w roku zapobiega przelewaniu się wody na krawędź dachu, a w konsekwencji gniciu desek okapowych.

Kiedy warto zamówić indywidualny projekt

Gotowe, bezpłatne projekty konstrukcji drewnianych działają świetnie, gdy altana stoi na płaskim terenie, ma typowe wymiary i nie wymaga adaptacji do nietypowych warunków. Gdy działka ma spadek powyżej 8% albo wymiary nie mieszczą się w module 1 m, dokumentację trzeba dostosować, bo inaczej słupy będą miały różną wysokość, a dach straci symetrię. Projekt indywidualny kosztuje od 1200 do 2500 zł i zwraca się, gdy altana integruje się z tarasem, grillem lub wiatą garażową.

Adaptacja gotowego projektu do lokalnych warunków obciążenia śniegiem i wiatrem wymaga obliczeń wg PN-EN 1991-1-3 i PN-EN 1991-1-4. W strefie V (Tatry, Sudety) obciążenie śniegiem sięga 240 kg/m², co wymaga krokwi 10x16 cm zamiast standardowych 10x14 cm. W strefie I (Pomorze, Mazury) wiatr 120 km/h wymaga dodatkowych stężeń ukośnych w ścianach, których nie ma w typowych projektach.

Jeśli planujesz altanę z wbudowanym grillem, kuchnią letnią lub przechowalnią narzędzi, konstrukcja potrzebuje ścian osłonowych, co zmienia schemat statyczny - obciążenia nie rozkładają się już symetrycznie na cztery słupy. W takiej sytuacji gotowy dokument nie wystarczy, bo słupy przy ścianie z grillem muszą przenieść dodatkowe 80-120 kg z okapu, a to wymaga wzmocnienia łączników stalowych.

Checklist przed rozpoczęciem budowy

• Wymiary działki: altana 3x3 zajmuje 9 m² plus 1 m wolnej przestrzeni z każdej strony - łącznie potrzebujesz 25 m² płaskiego terenu.
• Odległość od granicy: minimum 4 m (przy ścianie pełnej) lub 2 m (przy altanie otwartej z trzech stron), zgodnie z art. 12 Prawa budowlanego.
• Pozwolenie na budowę: altana do 35 m² i 5 m wysokości nie wymaga pozwolenia, lecz zgłoszenia - w przypadku braku zgłoszenia grozi nakaz rozbiórki.
• Narzędzia: piła tarczowa, wiertarko-wkrętarka, poziomica 100 cm, sznurek murarski, miara 5 m, kątownik 90°.
• Dostęp do prądu i wody: przed betonowaniem stóp sprawdź, czy w promieniu 5 m jest dostęp do wody (do mieszanki betonowej).
• Warunki gruntowe: glina, piasek czy nasyp - od tego zależy typ stóp fundamentowych.

Najczęściej zadawane pytania

Czy altana 3x3 z dachem dwuspadowym wymaga pozwolenia? Nie, jeśli powierzchnia nie przekracza 35 m² i wysokość 5 m. Wystarczy zgłoszenie do urzędu gminy z rysunkiem sytuacyjnym, opisem konstrukcji i oświadczeniem o prawie do dysponowania gruntem. Brak zgłoszenia to formalny wykroczenie, za które inspektor nadzoru budowlanego może wstrzymać budowę.

Jaki kąt nachylenia dachu jest optymalny? Dla blachodachówki 22°, dla gontu bitumicznego 27°, dla papy termozgrzewalnej 15°. Im mniejszy kąt, tym bardziej narażone na przecieki połączenia prostopadłe do spadku. Kąt powyżej 35° zwiększa zużycie materiału i niepotrzebnie podnosi wysokość kalenicy.

Jakie drewno wybrać - sosna czy świerk? Sosna krajowa jest tańsza o 15%, ale wymaga impregnacji ciśnieniowej, bo w naturalnej formie sinieje po 2 latach. Świerk skandynawski ma naturalną odporność wyższą o 30% i jest suszony komorowo, więc nie wymaga sezonowania. W altanie otwartej różnica w trwałości to około 5-8 lat na korzyść świerku NORD.

Ile czasu zajmuje montaż altany 3x3? Dwie osoby z podstawowym doświadczeniem stawiają altanę w 16-20 godzin roboczych, łącznie z fundamentem. Sam montaż słupów i więźby dachowej to 10-12 godzin, reszta to wykopanie dołów, betonowanie i schnięcie. Pełna realizacja z malowaniem i impregnacją to 3 dni robocze.

Czy można postawić altanę bez fundamentu? Technicznie tak, na bloczkach betonowych 38x25x12 cm ułożonych na podsypce żwirowej, ale takie rozwiązanie pracuje przy cyklach mrozowych i po 3 latach słupy tracą pion. Betonowe stopy punktowe kosztują 200-300 zł więcej, a zapewniają stabilność na dekady.

Gotowe projekty konstrukcji drewnianych, w tym altana 3x3 z dachem dwuspadowym, pozwalają uniknąć kosztownej dokumentacji i postawić solidną bryłę w weekend. Wybierz wariant z pełnym zestawem rysunków warsztatowych, sprawdź zgodność z normami PN-EN 1991 i PN-EN 1995, a na koniec dostosuj fundament i impregnację do warunków twojej działki. Jeśli dokumentacja nie uwzględnia strefy śniegowej lub wiatrowej twojej gminy, zamów adaptację u konstruktora - to tańsze niż rozbiórka po pierwszej zimie.

Źródła danych: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1995-1-1 (projektowanie konstrukcji drewnianych), PN-EN 338 (klasy wytrzymałości drewna), art. 12 i art. 29 Prawa budowlanego (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), katalogi producentów tarcicy konstrukcyjnej świerku NORD oraz dane z atlasu klimatycznego IMGW dla stref obciążenia w Polsce.
